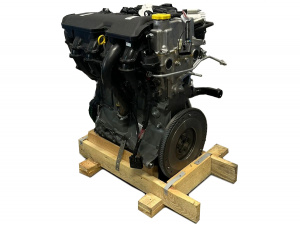

Двигатель ВАЗ 11183 предназначен для установки на автомобили 1118 Калина и 2190 Гранта.
Двигатель 11183 по конструкции основных узлов : блока, головки блока, распредвала, клапанных механизмов и кривошипно-шатунного механизма не отличается от двигателя ВАЗ 21114.
Технические характеристики:
Количество цилиндров: 4
Рабочий объем цилиндров, л: 1,596
Степень сжатия: 9,6-10
Номинальная мощность двигателя при частоте вращения коленчатого вала 5200 об/мин.: 60 кВт (82 л.с.)
Диаметр цилиндра, мм: 82
Ход поршня, мм: 75,6
Число клапанов: 8
Минимальная частота вращения коленчатого вала , об/мин: 800 - 850
Максимальный крутящий момент при 2500-2700 об/мин., Н*м: 120
Порядок работы цилиндров: 1-3-4-2
Октановое число бензина: 95 (неэтилирован.)
Система подачи топлива: Распределенный впрыск с электронным управлением
Свечи зажигания: А17ДВРМ, BPR6ES(NGK)
Вес, кг: 112
Краткие характеристики:
Рабочий объём: 1,596 л
Мощность: 87 л.с.
Диаметр цилиндра: 82 мм
Ход поршня: 76,5 мм
Число клапанов: 8
Система питания: инжектор

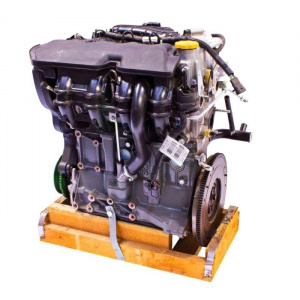

Двигатель ВАЗ 21116 является глубоко модернизированным двигателем ВАЗ 11183 и предназначен для установки на автомобили Лада Гранта.
Основное отличие от предшественника - это облегченная шатунно-поршневая группа по образу двигателя ВАЗ-21126.
Блок цилиндров также как и двигатель Приоры выполнен с применением платохонингованием стенок цилиндров.
В коренных шейках установлены маслофорсунки для охлаждения поршней.
Применена новая двухслойная металлическая прокладка под ГБЦ.
Это позволило улучшить герметичность соединения при меньшем моменте затяжки болтов крапления ГБЦ, а вместе с тем уменьшить деформацию цилиндров при затяжке болтов.
Сами болты стали диаметром 10 мм против 12 у двигателя 11183.
Головка блока цилиндров модели 11186.
Она имеет другие впускные каналы.
Рессивер также имеет отличия по длине и форме впускных каналов.
Дроссельная заслонка с электронным приводом.
Привод механизма ГРМ также выполнен по типу двигателя ВАЗ 21126.
Ремень получил круглый профиль зуба. Натяжение ремня обеспечивает автоматический ролик.
Ресурс ремня ГРМ по заявлению специалистов АвтоВАЗ составляет 200 000 км и не требует в процессе эксплуатации натяжки.
Отличие двигателя ВАЗ 21116 от двигателя ВАЗ 11186 состоит в том, что в двигателе 21116 применяется поршневая группа производства Federal Mogul, а в двигателе 11186 производства АвтоВАЗ.
Рабочий объём 1,39 л
Мощность 89 л.с.
Диаметр цилиндра 76,5 мм
Ход поршня 75,6 мм
Число клапанов 16
Система питания инжектор

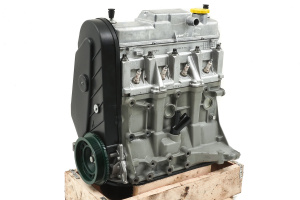

Двигатель ВАЗ-11194 предназначен для установки на автомобили Лада Калина различных модификаций.
Двигатель является вариантом двигателя ВАЗ-21126 с уменьшением рабочего объёма до 1,4 литра.
Изменения коснулись блока цилиндров. Был уменьшен диаметр цилиндров до 76,5 мм, что хорошо сказалось на охлаждении цилиндров. Хонингование выполнено по технологии Federal Modul, что повысило надежность двигателя. На блоке сделана надпись литьём "11194". Коленчатый вал модели 11183. Шатунно-поршневая группа облегченная, также как на двигателе 21126.
Головка блока цилиндров модели 11194, отличается от головки 21126 уменьшенной камерой сгорания.
Генератор модели 1119 на 85А, для его привода используется ремень 6РК882. В остальном двигатель ВАЗ 11194 аналогичен двигателю ВАЗ 21126.
Двигатель четырехтактный, карбюраторный, рядный, с верхним расположением распределительного вала.
Система охлаждения двигателя - жидкостная, закрытого типа, с принудительной циркуляцией жидкости.
Двигатель имеет комбинированную систему смазки: под давлением и разбрызгиванием.
Технические характеристики:
Количество цилиндров: 4
Рабочий объем цилиндров, л: 1,45
Степень сжатия: 8,5
Номинальная мощность двигателя при частоте вращения коленчатого вала 5600 об/мин,: 52,5 кВт (71,4 л.с.)
Диаметр цилиндра, мм: 76
Ход поршня, мм: 80
Число клапанов: 8
Минимальная частота вращения коленчатого вала , об/мин: 850-900
Максимальный крутящий момент при 3400 об/мин., Н*м: 104
Порядок работы цилиндров: 1-3-4-2
Октановое число бензина: 91-93
Система подачи топлива: карбюратор
Свечи зажигания: А17ДВР, FE65CPR, А17ДВ-10
Вес, кг: 120.7
Основное его отличие от блока 2103 – это диаметр цилиндров 79 мм.
Других отличий от блока 2103 нет.
Головка блока цилиндров такая же как на двигателе 2103.
В настоящее время двигатель комплектуется коленвалом 21213.
Используются поршни модели 21011 диаметром 79 мм.
Днище поршня плоское с круглой выемкой.
В остальном двигатель аналогичен модели 2103.
Заслужил свою популярность благодаря увеличенной мощности, простоте в обслуживания и ремонте.
Технические характеристики:
Количество цилиндров: 4
Рабочий объем цилиндров, л: 1,57
Степень сжатия: 8,5
Номинальная мощность двигателя при частоте вращения коленчатого вала 5400 об/мин: 54,8кВт (74,5 л.с.)
Диаметр цилиндра, мм: 79
Ход поршня, мм: 80
Число клапанов: 8
Минимальная частота вращения коленчатого вала, об/мин: 850-900
Максимальный крутящий момент при 3400 об/мин., Н*м: 104
Порядок работы цилиндров: 1-3-4-2
Октановое число бензина: 91-93
Система подачи топлива: карбюратор
Свечи зажигания: А17ДВР, FE65CPR, А17ДВ-10
Вес, кг: 121.0
Цикл работы двигателя предусматривает работу в четыре такта. Подача топлива в цилиндры осуществляется форсунками. Все цилиндры в блоке расположены в один ряд. Конструкцией двигателя предусмотрено верхнее положение распределительного вала. Система охлаждения ДВС - жидкостная, закрытого типа, с принудительной циркуляцией жидкости. Комбинированная система смазки предусматривает: смазку узлов путем подачи масла под давлением и смазку механизмов за счет разбрызгивания масла, вращающимися механизмами.
Количество цилиндров: 4
Рабочий объем цилиндров, л: 1,49
Степень сжатия: 9,8
Номинальная мощьность двигателя при чистоте 56,4 кВт.- (77 л.с)
вращения к/вала 5400 0б/мин.:
Диаметр цилиндра, мм: 82
Ход поршня, мм: 71
Число клапанов: 8
Минимальная частота вращения к/вала, об/мин: 750-800
Максимальный крутящий момент при 3000
об/мин., Н*м: 115,7
Порядок работы цилиндров: 1-3 4-2
Октановое число бензина: 95 (неэтилирован.)
Система подачи топлива: Распределенный впрыск с электронным управлением
Свечи зажигания: А17ДВРМ, BPR6ES(NGK)
Вес, КГ: 127,30
Особенности двигателя:
Двигатель ВАЗ 2111 может применяться для установки на автомобили ВАЗ 2108, 21083, 2109, 21093, 21099, 2113, 2114, 2115, 2110, 2111, 2112 и их модификациях.
Двигатель 2111-80 можно рассматривать, как дальнейшую модернизацию моделей 21083 и 2110. На двигателе применяется блок цилиндров мод. 2110-1002011. Он отличается от блока 21083 наличием дополнительных крепежных отверстий под кронштейн генератора, модуль зажигания и датчик детонации. Крепежные отверстия для крепления головки блока выполнены с резьбой М12 x 1,25 мм. Высота от оси коленчатого вала до верхней поверхности блока - 194,8мм. Номинальный диаметр цилиндров – 82 мм. Для цилиндров определены ремонтные размеры 82,4 и 82,8 мм. Классы цилиндров маркируются латинскими буквами и соответствуют классам, принятым для цилиндров блока 21083. Допустимый износ цилиндра составляет не более - 0,15 мм на диаметр.
На двигателе 2111 используется коленчатый вал мод. 2112-1005015 с ходом поршня – 71мм. По посадочным местам он соответствует коленчатому валу 2108, но увеличены противовесы. Противовесы подвергнуты дополнительной механической обработке по диаметру и по боковым поверхностям. Это позволило снизить вибрации и повысить надежность вала.
Поршень 2110-1004015. По размерам он соответствует поршню 21083 и имеет на днище овальную выемку. Отличие заключается только в наличии канавок в бобышках под стопорные кольца. Для поршневого пальца применяется плавающая посадка. Поэтому для ограничения осевого смещения пальца устанавливаются стопорные кольца. Стопорные кольца мод. 21213.
Поршневой палец отличается от модели пальца 2108. При сохранении наружного диаметра в 22мм., уменьшена длина пальца с 61 до 60,5 мм и уменьшен внутренний диаметр с 15 до 13,5 мм.
Поршневые кольца нормального размера 82 мм с обозначением комплекта - 21083-1000100-10.
Шатун 2110-1004045 отличается от шатуна 2108. Длина шатуна - 121 мм. Шатун имеет более массивную нижнюю головку. Изменен профиль шатуна и использован материал с улучшенными механическими свойствами.
Головка блока цилиндров 21083-1003011. Различие только в длине болтов крепления головки к блоку цилиндров.
На двигателе ВАЗ 2111-80(в комплектации Евро II) установлен распределительный вал 2110. Посадочные размеры вала совпадают с посадочными размерами вала 2108, но изменен профиль кулачков. По сравнению с двигателем 2108 увеличилась высота подъема клапанов. Для впускного клапана подъем составляет 9,6 мм (2108 - 9,0мм.). Для выпускного клапана – 9,3 мм(2108- 9,0мм). Изменилось и угловое положение кулачков, относительно шпоночного паза. Эти изменения улучшили рабочие характеристики двигателя. Отличить распределительный вал 2110 от вала 2108 можно по увеличенному диаметру шейки около второго впускного кулачка на длине 5 мм.
Конструктивно привод ГРМ соответствует двигателю ВАЗ 21083. Распределительный вал приводятся во вращение от коленчатого вала зубчатым ремнем 2108-1006040-10 имеющим 111 зубцов. Зубцы ремня имеют эвольвентный профиль, а ширина ремня составляет 19,0мм. Натяжение ремня регулируется натяжным роликом.
Маховик 2110-1005115. Увеличение крутящего момента двигателя повлекло изменение конструкции маховика. Увеличен диаметр поверхности под сцепление с 196 до 208 мм. Изменилась форма и ширина зубьев венца маховика. Ширина венца маховика увеличена с 20,9 до 27,5 мм.
На двигателе 2111 установлен стартер мод. 2110. Ведущая шестерня стартера имеет 9 зубьев вместо 11-ти.
Шкив коленчатого вала мод.2110-1005058 совмещен с демпфером. Для привода генератора используется поликлиновый ремень. Это повлекло изменение профиля шкива коленчатого вала и шкива генератора. Зубчатый венец, который присутствует на демпфере, позволяет датчику отслеживать положение коленчатого вала. Выбор размера поликлинового ремня определяется моделью автомобиля на которую устанавливается двигатель и наличием дополнительных навесных агрегатов.
Для двигателей ВАЗ 2111 установленных на автомобилях "9-го семейства" применяется поликлиновый ремень 6РК698(698мм.). В этом случае размер ремня определяется размещением кронштейна для установки генератора.
На двигатели 2111 для автомобилей "10-го семейства" устанавливается поликлиновый ремень 6РК742(742мм.).
Если дополнительно установлен насос ГУР - поликлиновый ремень 2110-1041020 6РК1115(1115мм).
На двигателях с установленным компрессором кондиционера применяется ремень 2110-8114096 6РК1125(1125мм).
В системе впуска установлен оригинальной конструкции ресивер 2111-1008027.
В модификации ВАЗ 2111-80(в комплектации Евро II) осуществляется попарно-параллельный впрыск топлива. На двигателе ВАЗ 2111-75 (в комплектации Евро III.) установлена система фазированного впрыска. На таких ДВС устанавливается распределительный вал с индексом 2111. В этой модификации в торцевой части вала устанавливается штифт, позволяющий датчику фазы отслеживать моменты открытия/закрытия клапанов.
На этой модели используется масляный насос 2112. Конструктивно он отличается от насоса моторов 2108 только алюминиевой крышкой корпуса с крепежным отверстием для датчика положения коленчатого вала.
В системе охлаждения двигателя 2111 установлен водяной насос 2108.
Установлен генератор 9402.3701 (80 А).
Для управления режимами работы двигателя ВАЗ 2111 используется электронный блок управления (ЭБУ)- контроллер (Bosch, "Январь" или GM). Могут устанавливаться топливные форсунки(2111-1132010-03) фирмы SIEMENS 6238 (серая, 2отв. сопла), с контроллерами МР7.0 или ЯНВАРЬ 5 . С переходом на контроллер М 7.9.7 или ЯНВАРЬ 7.2 применяются форсунки SIEMENS VAZ 6393(желтые, 4 отв. сопла).
Двигатель четырехтактный, с распределенным впрыском топлива, рядный, с верхним расположением распределительного вала. Система охлаждения двигателя - жидкостная, закрытого типа, с принудительной циркуляцией жидкости. Двигатель имеет комбинированную систему смазки: под давлением и разбрызгиванием.
Количество цилиндров: 4
Рабочий объем цилиндров, л: 1,596
Степень сжатия: 9,6
Номинальная мощьность двигателя при чистоте 60 кВт.-(81,6 л.с.)
вращения к/вала 5200 0б/мин.:
Диаметр цилиндра, мм: 82
Ход поршня, мм: 75,6
Число клапанов: 8
Минимальная частота вращения к/вала, об/мин: 800-850
Максимальный крутящий момент при 3000
об/мин., Н*м: 125
Порядок работы цилиндров: 1-3 4-2
Октановое число бензина: 95 (неэтилирован.)
Система подачи топлива: Распределенный впрыск с электронным управлением
Свечи зажигания: А17ДВРМ, BPR6ES(NGK)
Вес, КГ: 112,0
Особенности двигателя:

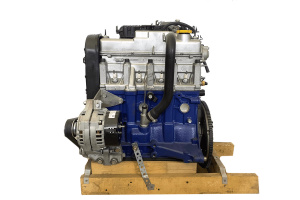

Двигатель ВАЗ 21114 может применяться для установки на автомобили ВАЗ Lada Kalina, ВАЗ 2108, 21083, 2109, 21093, 21099, 2113, 2114, 2115, 2110, 2111, 2112 и их модификациях.
Двигатель ВАЗ 21114 - это модифицированный вариант двигателя 2111. Целью модификации было увеличение объема ДВС до 1600 см куб.(2111 - 1500 см куб.) и повышение экологических показателей до требований европейских стандартов. Существует несколько вариантов комплектации. Двигатель 21114, в зависимости от комплектации, может соответствовать экологическим требованиям Евро 2, Евро 3, или Евро 4. Моторы комплектации ВАЗ 21114–00 (60 или 90) – Евро 2; ВАЗ 21114–20(50 или 62) – Евро 3; ВАЗ 21114-70(72) – Евро 4.
Следует отметить, что двигатель 21114 по конструкции основных узлов: блока, головки блока, распредвала, клапанных механизмов и кривошипно-шатунного механизма не отличается от модели 11183.
Был разработан новый блок цилиндров 21114-1002011-10. Конструктивно он отличается от блока цилиндров 2110 только высотой Для увеличения объема потребовалось увеличить высоту блока на 2,3мм. ( высота от оси коленчатого вала до верхней поверхности блока - 197,1мм). Крепежные отверстия для крепления головки блока выполнены с резьбой М12 x 1,25 мм. Номинальный диаметр цилиндров – 82 мм.
Установлен коленчатый вал 11183 -1005016. По посадочным местам он соответствует коленчатому валу 2112. Этот вал имеет увеличенный на 2,3 мм радиус кривошипа, по сравнению с валом 2112, это обеспечивает ход поршня в 75,6 мм. Вал имеет маркировку : на противовесе указана модель - «11183».
Маховик и шкив коленчатого вала используются от ВАЗ 2110.
В двигателе применяется шатунно-поршневая группа 2110.
Головка блока цилиндров получила индекс – «11180». Головка имеет увеличенную камеру сгорания (81мм.х50мм.).
На двигателе ВАЗ-21114 используется фазированный впрыск. Это отличает его от ДВС ВАЗ-2111 с попарно-параллельным впрыском топлива. Поэтому на таких двигателях устанавливается распределительный вал с индексом 2111. В этой модификации, на конце вала, имеется штифт для контроля положения вала датчиком фазы. Распределительный вал приводится во вращение зубчатым ремнем 2108-1006040-10.
Шкив 11183-1006020 распределительного вала имеет отличие от шкива ВАЗ-2111. На установленном шкиве метка для установки фаз газораспределения смещена на два градуса, по отношению к метке шкива 2111.
Выбор поликлинового ремня, для привода генератора и других навесных агрегатов, определяется согласно наличию таких же конструктивных особенностей, как и на двигателе ВАЗ 2111.
Ресивер двигателя ВАЗ 21114 изготовлен из пластмассы, и отличается формой от модели используемой на двигателе ВАЗ 2111.
Произведены изменения в топливной системе двигателя. Отсутствует возвратная топливная магистраль. Установлена рампа форсунок модели 1118-1144010.
Устанавливаться форсунки «SIEMENS» VAZ20734(желтые) или «BOSCH» 0280 158 022.
На двигателе приемная труба глушителя объединена с каталитическим нейтрализатором (катколлектор).
В системе охлаждения установлен термостат нового образца мод. 1118-1306010.
Применяется генератор 9402.3701 (80 А).
На двигателе ВАЗ-21114 применяется четырехвыводная катушка зажигания, вместо модуля зажигания, применявшегося на модели ВАЗ-2111.
Электронная система управления двигателем осуществляется контроллером М7.9.7. или «Январь» 7.2.
Двигатель ВАЗ 21124 является четырехтактным, инжекторным(распределенный впрыск топлива), размещение цилиндров в блоке - однорядное, распределительный вал размещается в верхней части ДВС. Охлаждение двигателя осуществляется за счет принудительной циркуляции жидкости. Смазка узлов двигателя происходит за счет подачи под давлением масла к механизмам и за счет разбрызгивания масла.
Количество цилиндров: 4
Рабочий объем цилиндров, л: 1,599
Степень сжатия: 10,3
Номинальная мощьность двигателя при чистоте 65,5 кВт.-(89,1 л.с.)
вращения к/вала 5000 0б/мин.:
Диаметр цилиндра, мм: 82
Ход поршня, мм: 75,6
Число клапанов: 16
Минимальная частота вращения к/вала, об/мин: 800-850
Максимальный крутящий момент при 3700
об/мин., Н*м: 131
Порядок работы цилиндров: 1-3 4-2
Октановое число бензина: 95 (неэтилирован.)
Система подачи топлива: Распределенный впрыск с электронным управлением
Свечи зажигания: А17ДВРМ, BPR6ES(NGK)
Вес, КГ: 121,0
Особенности двигателя:
Двигатель ВАЗ 21124 может применяться для установки на автомобили ВАЗ 2110, ВАЗ 2111, ВАЗ 2112 и их модификациях.
Двигатель 21124 можно рассматривать, как вариант развития шестнадцатиклапанного ДВС ВАЗ 2112. Целью модификации было увеличение объема до 1600 см куб.(2112 - 1500 см куб.) и повышение экологических показателей до требований европейских стандартов.
На двигателе 21124 используется блок цилиндров 11193-1002011. Диаметр цилиндров – 82,0мм. Конструктивно он отличается от блока двигателя 2112 высотой. Высота блока 11193 увеличилась и составляет 197,1мм. (высота блока 2112 - 194,8мм). Высотой блока принято считать расстояние от оси вращения коленвала до верхней поверхности блока. Блок окрашен в синий цвет. Отличие нового блока от блока 11183 заключается в использовании другого размера отверстий для крепления головки блока (на блоке 11193 отверстия с резьбой М10 x 1,25 мм.). Кроме того, существует еще одно отличие, которое заключается в наличии специальных форсунок запрессованных во вторую, третью, четвертую и пятую опоры коренных подшипников и используемых для охлаждения днища поршней маслом во время работы двигателя.
На двигатель ВАЗ 21124 установлен коленчатый вал 11183 -1005016. Этот же коленвал установлен на модели ВАЗ 21126 и ВАЗ 11194. Ход поршня в 75,6 мм, обеспечивается кривошипом коленчатого вала, радиусом 37,8 мм. Коленчатый вал маркируется. На шестом противовесе вала отлита надпись - «11183».
Для привода газораспределительного механизма на коленвал устанавливается зубчатый шкив 2110-1005030. Профиль зубьев шкива соответствует параболическому зубу ремня ГРМ. На двигателе применяется ремень 2112-1006040 с параболическим зубом (шириной 25,4 мм со 136 зубьями). Ресурс ремня составляет 45 тыс. км.
На вал установлен демпфер модели 2112, Демпфер выполняет несколько функций: через поликлиновый ремень осуществляет привод генератора и других устанавливаемых агрегатов; особая конструкция шкива позволяет снижать воздействие крутильных колебаний на валу; размещенный на демпфере задающий зубчатый диск позволяет датчику определять угол поворота коленчатого вала.
На двигателях без дополнительных навесных агрегатов (без насоса ГУР и без компрессора кондиционера) применяется поликлиновый ремень генератора 2110-3701720 6РК742(742мм.).
На двигателе 21124 с установленным насосом ГУР - поликлиновый ремень 2110 -1041020 6РК1115(1115мм).
На модели с компрессором кондиционера - ремень 2110-8114096 6РК1125(1125мм).
На двигатель устанавливаются новые поршни мод. 21124. На поршне имеется соответствующая маркировка. По сравнению с поршнем 2112, у этого поршня есть отличие. На днище поршня имеются четыре лунки под клапаны. Лунки выполнены глубиной 5,53 мм. Лунки такой глубины позволяют предотвращать контакт клапанов с поршнем при обрыве ремня ГРМ. На поршнях 2112 лунки имеют меньшую глубину: 3,19 мм для впускных и 3,06 – для выпускных.
Применяются комплекты колец нормального размера на 82 мм: 21083-1000100-10 – чугунные или 21083-1004029 –стальные кольца.
Диаметр поршневого пальца 21124 составляет – 22 мм., длина пальца – 60,5 мм. Палец в поршне устанавливается с плавающей посадкой. Осевая фиксация осуществляется стопорными кольцами.
Шатуны и пальцы от двигателя модели 2110.
Шестнадцатиклапанная головка блока цилиндров двигателя 21124 отличается от головки блока 2112 только большей площадью поверхности под стыковку фланцев впускного трубопровода. В верхней части головки устанавливаются два распределительных вала: один для впускных клапанов, другой — для выпускных клапанов. Распределительные валы, клапана, пружины и гидротолкатели остались от модели 2112. Впускной и выпускной распределительные валы имеют специальные метки. Впускной распределительный вал имеет необработанный поясок рядом с первым кулачком. Кроме того, между вторым и третьим кулачком вала присутствует маркировка в виде цифр, где две последние цифры - «15». На выпускном распределительном вале поясок отсутствует, а последними цифрами номера будет - «14».
Установка гидротолкателей позволила отказаться от регулировки зазоров в клапанных механизмах. Но механизм гидротолкателей очень чувствителен к качеству масла и его чистоте. Наличие в масле мех. примесей может привести к отказу работы гидротолкателя. Ремонту гидротолкатели не подлежат – требуется их замена.
В головке цилиндров ВАЗ-21124 установлены клапана модели 2112. Клапана имеют стержень меньшего диаметра. -7мм(8мм-для восьмиклапанных двигателей). На каждом клапане установлена только одна пружина.
Распределительные валы приводятся во вращение зубчатым ремнем от коленчатого вала. На каждом из распределительных валов установлен зубчатый шкив. Метки, для выставления фаз газораспределения, на зубчатых шкивах 21124 выполнены со смещением в 2 градуса относительно аналогичных меток на шкивах двигателя ВАЗ-2112.
Зубчатые шкивы отличаются и имеют свою маркировку. Впускной шкив 21124-1006019 метится кружком возле ступицы и имеет приваренную шторку с внутренней стороны шкива, Выпускной шкив 21124-100606020 имеет аналогичную маркировку, но без шторки.
Натяжение ремня осуществляется с помощью натяжного и опорного ролика. Ролики выполнены с ребордами. Буртики увеличенного диаметра с двух сторон ролика предотвращают соскальзывание ремня.
Прокладка головки цилиндров двигателя 21124 изготовлена я из безасбестового материала и имеет металлические окантовки уплотнения цилиндров.
В системе впуска двигателя ВАЗ 21124 используется модуль впуска мод. 2112-1008600 – пластиковый впускной трубопровод, объединяющий функции ресивера и впускного коллектора.
На выпуске двигателя устанавливается катколлектор. Этот узел ранее на вазовских двигателях не использовался и представляет собой нейтрализатор объединенный с приемной трубой. Катколлектор 21124 выполнен более массивным по сравнению аналогичными узлами двигателей ВАЗ 21126 и ВАЗ 11194. Для модификаций с требованиями Евро 3 или Евро 4 применяются различные модели катколлекторов.
По сравнению с топливной системой ВАЗ 2112 на двигателе ВАЗ 21124 применяется новый тип топливной рампы (1119-1144010). Рампа изготовлена из нержавеющих труб. В системе подачи топлива отсутствует сливная магистраль. Регулировка давления в топливной магистрали осуществляется клапаном, размещенным в модуле топливного насоса. Форсунки применяются «BOSCH» 0280 158 022 или «SIEMENS» VAZ20735(тонкие, голубые).
На двигателе ВАЗ 21124 для каждой свечи установлена своя катушка зажигания. Катушки надеваются на свечи и дополнительно крепятся к крышке головки цилиндров. В результате отпала необходимость в высоковольтных проводах и возросла надежность системы зажигания.
Двигатель 21124 комплектуется электронной системой управления Bosch M7.9.7или Январь 7.2 под нормы токсичности Евро-3 и Евро-4.
Двигатель четырехтактный, с распределенным впрыском топлива, рядный, с верхним расположением распределительного вала. Система охлаждения двигателя - жидкостная, закрытого типа, с принудительной циркуляцией жидкости. Двигатель имеет комбинированную систему смазки: под давлением и разбрызгиванием.
Количество цилиндров: 4
Рабочий объем цилиндров, л: 1,597
Степень сжатия: 11
Номинальная мощьность двигателя при чистоте 72 кВт.-(98 л.с.)
вращения к/вала 5600 0б/мин.:
Диаметр цилиндра, мм: 82
Ход поршня, мм: 75,6
Число клапанов: 16
Минимальная частота вращения к/вала, об/мин: 800-850
Максимальный крутящий момент при 4000
об/мин., Н*м: 145
Порядок работы цилиндров: 1-3 4-2
Октановое число бензина: 95 (неэтилирован.)
Система подачи топлива: Распределенный впрыск с электронным управлением
Свечи зажигания: А17ДВРМ, BPR6ES(NGK)
Вес, КГ: 115,0
Особенности двигателя:

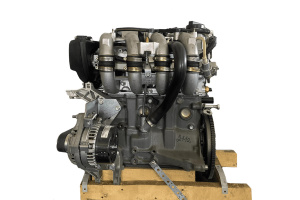

Двигатель ВАЗ 21126 может применяться для установки на автомобиль ВАЗ 2170 "Lada Priora" и ее модификации.
Он разрабатывался одновременно с ДВС ВАЗ 11194. Не смотря на разный рабочий объем этих моделей, большинство узлов и систем двигателя совпадают. Одной из основных задач при создании этих двигателей, было добиться значительного повышения ресурса работы основных узлов. За основу был взят ДВС ВАЗ 21124. Использование новых технологий и конструкторских решений позволило производителю повысить ресурс двигателя.
Диаметр цилиндров двигателя ВАЗ 21126 – 82 мм. Высота блока составляет 197,1 мм (расстояние от оси вращения коленчатого вала до верхней плоскости блока цилиндров). Конструктивно он не отличается от блока 11193-1002011, используемого на двигателе ВАЗ 21124. Основное отличие блока ВАЗ 21126 заключается в качестве обработки стенок цилиндров и увеличинная высота блока. Хонингование цилиндров осуществляется по технологии фирмы Federal Mogul, что обеспечивает получение более качественных рабочих поверхностей. Блок получил новый индекс - 21126-1002011. Чтобы не перепутать, на блоке присутствует соответствующая маркировка и окрашен он в серый цвет. Для диаметров цилиндра блока 21126 определены три класса размеров через 0,01 мм (А, В, С). Маркировка класса цилиндра выполнена на нижней плоскости блока.
На двигателе используется коленчатый вал модели 11183-1005016. По посадочным размерам вал соответствует валу ВАЗ 2112. Но коленчатый вал 11183 имеет увеличенный радиус кривошипа - 37,8мм., а ход поршня – 75,6мм. Для отличия, на щеке противовеса, выполнена маркировка - указана модель «11183». Шкив зубчатый коленчатого вала является оригинальным и имеет индекс 21126. Профиль зубьев шкива рассчитан под ремень ГРМ с полукруглым зубом. Для предотвращения соскальзывания ремня шкив с одной стороны имеет реборду (поясок) а с другой стороны устанавливается специальная шайба. На вал установлен демпфер модели 2112, для привода генератора и навесных агрегатов. Демпфер (шкив) коленчатого вала совмещен с задающим зубчатым диском. Зубчатый диск позволяют датчику отслеживать положение коленчатого вала.
Для привода генератора (и насоса гидроусилителя) применяется поликлиновый ремень 2110-1041020 – 6РК1115(1115мм). На двигателях без установленного насоса ГУР применяется ремень 2110-3701720 -– 6РК742(742мм.). Если на автомобиль установлен кондиционер, то для привода этих агрегатов применяется ремень 2110-8114096 - 6РК1125(1125мм).
Разработкой шатунно-поршневой группы занималась фирма Federal Mogul. Была разработана новая облегченная конструкция. Масса комплекта «поршень-шатун-палец» снизилась более чем на 30% по сравнению с комплектом модели 2110.
Номинальный диаметр поршня -82мм. Высота поршня уменьшилась. Предусмотрено применение более тонких поршневых колец производства фирмы Federal Mogul. На днище поршня имеются четыре лунки малой глубины. Отверстие под шатунный палец имеет смещение от оси поршня на 0,5мм. Диаметр отверстия под поршневой палец – 18мм. Палец фиксируется в поршне стопорными кольцами. Верхняя головка шатуна устанавливается в поршень с минимальным зазором. Этот зазор гарантирует минимальное осевое смещение шатуна с поршнем вдоль шатунной шейки коленчатого вала.
Шатун сделан более тонким и боковые стороны нижней головки шатуна не имеют контакта с коленчатым валом. Такая конструкция позволила существенно снизить потери на трение. При установке классы точности поршней должны соответствовать классам цилиндров блока. Маркировка класса осуществляется на днище поршня.
Шатун 11194 имеет облегченную удлиненную конструкцию и изготавливается с использованием новой технологии. Длина шатуна составляет 133,32мм. Крышка шатуна изготавливается путем излома части заготовки шатуна. Совмещение поверхностей, полученных таким способом, позволяет при совместной обработке двух частей шатуна добиться высокой точности для отверстия под шатунную шейку вала. Для крепления крышки шатуна применяются болты новой конструкции. Не допускается повторное использование болтов после разборки шатуна. Для нового шатуна применяются новые шатунные вкладыши шириной – 17,2мм.
Поршневые кольца на 82мм. Кольца, устанавливаемые на новых поршнях, являются более «тонкими» в сравнении с традиционными вазовскими. Высота колец:1,2мм – верхнее компрессионное, 1,5мм - нижнее компрессионное, 2мм – маслосъемное.
Наружный диаметр поршневого пальца 21126 – 18 мм., длина - 53 мм.
Головка цилиндров 21126-1003011 шестнадцатиклапанная и отличается от головки мод. 2112 увеличенной площадкой на передней поверхности головки для размещения нового механизма натяжения ремня ГРМ. Увеличена площадка фланцев выпускного трубопровода. Стаканы свечных колодцев отлиты заодно с головкой.
Распределительные валы, клапана, пружины и гидротолкатели осталась от двигателя 2112.
Гидротолкатели клапанов автоматически компенсируют зазоры в приводе клапанов, что позволяет в процессе эксплуатации не регулировать зазоры в клапанном механизме.
На двигателе применяется новый автоматический механизм натяжения зубчатого ремня ГРМ с роликами новой конструкции. В результате перехода на зубчатый ремень фирмы Gates с новым профилем на двигателе используются новые шкивы распределительных валов, шкив водяного насоса и шкив коленвала. Профиль шкивов соответствует ремню ГРМ с полукруглым зубом.
Ремень ГРМ фирмы Gates 76137 х 22 мм (137 зубьев полукруглой формы). Ширина 22 мм. Для зубчатого ремня производителем определен ресурс в 200 тыс. км.
Для привода распределительных валов используются оригинальные зубчатые шкивы. Шкивы подвергаются маркировке меткой в виде кружка. На впускные шкивы наносится один кружок слева от установочной метки возле зубьев. Выпускной шкив помечается двумя кружками слева и справа от установочной метки, возле зубьев.
Применяется специальная двухслойная металлическая прокладка головки цилиндров толщиной 0,45мм.(21126-1003020) и с отверстиями под цилиндры диаметром 82мм.
На двигатель устанавливается новой конструкции катколлектор (11194-1203008). По сравнению с двигателем 21124 увеличен диаметр нейтрализатора. Для модификации рассчитанной на выполнение норм токсичности Евро 3, требуется установка катколлектора модели11194-1203008-10(11). Модель катколлектора 11194-1203008-00(01) обеспечивает соблюдение норм Евро-4.
Насос водяной новой конструкции (211261307010). Изменен зубчатый шкив, С целью увеличения ресурса на насосе применен новый подшипник и сальник.
Элементы системы зажигания двигателя ВАЗ 21126 соответствуют зажиганию применяемому на двигателях ВАЗ 21124 и ВАЗ 11194, На всех этих вариантах установлены, индивидуальные катушки зажигания, для каждой свечи.
Двигатели ВАЗ 21126 и ВАЗ 11194 имеют идентичные топливные системы. Топливная рампа 1119-1144010, изготовлена из нержавеющей стали. На эту рампу возможна установка форсунок «BOSCH» 0280 158 022 или «SIEMENS» VAZ20734(тонкие, голубые). Подача топлива в цилиндры осуществляется фазировано.
Для электронной системы управления двигателя устанавливается контроллер М 7.9.7 или ЯНВАРЬ 7.2.
Рабочий объём: 1.69 л
Мощность: 81 л.с.
Диаметр цилиндр: 82 мм
Ход поршня: 80 мм
Число клапанов: 8
Система питания: инжектор
21214100026035-без насоса ГУР
Двигатель ВАЗ 21214 разработан для автомобиля ВАЗ-21214 «Нива».
Базой для двигателя послужила модель 21213, который подвёргся доработкам под систему питания с распределенным впрыском.
Блок цилиндров с кривошипно-шатунным механизмом, поршневой группой остались без изменения.
Головка блока цилиндров оригинальная модели 21214 изготовленная под гидрокомпенсаторы зазоров клапанов.
В зависимости от модификации двигателя ГБЦ может быть с отверстием под датчик положения распредвала или без него.
Модели старого образца оснащались отечественными гидрокомпесаторами с посадочным диаметром 18 мм.
Позже стали устанавливать гидрокомпенсаторы INA с посадочным диаметром 24 мм.
Распределительный вал также оригинальный модели 21214.
Рычаги клапанов модели 21214 с уменьшиной опорной площадкой под кулачок распредвала.
Новые рычаги можно устанавливать на любой другой двигатель классического семейства (2103, 2104, 2106, 21067, 21213, 2130).
Для привода распредвала применяется однорядная цепь, в связи с этим установлены звездочки ГРМ от двигателя ВАЗ-2123.
Применен гидронатяжитель цепи, что избавило от ручной регулировки натяжения цепи.
Существуют модификации двигателя с насосом ГУР и без него, с механическим приводом дроссельной заслонки и с электронным, с литым чугунным выпускным коллектором и со сварным стальным.
Рабочий объём: 1.69 л
Мощность: 81 л.с.
Диаметр цилиндр: 82 мм
Ход поршня: 80 мм
Число клапанов: 8
Система питания: инжектор
21214100026032- с насосом ГУР
Двигатель ВАЗ 21214 разработан для автомобиля ВАЗ-21214 «Нива».
Базой для двигателя послужила модель 21213, который подвёргся доработкам под систему питания с распределенным впрыском.
Блок цилиндров с кривошипно-шатунным механизмом, поршневой группой остались без изменения.
Головка блока цилиндров оригинальная модели 21214 изготовленная под гидрокомпенсаторы зазоров клапанов.
В зависимости от модификации двигателя ГБЦ может быть с отверстием под датчик положения распредвала или без него.
Модели старого образца оснащались отечественными гидрокомпесаторами с посадочным диаметром 18 мм.
Позже стали устанавливать гидрокомпенсаторы INA с посадочным диаметром 24 мм.
Распределительный вал также оригинальный модели 21214.
Рычаги клапанов модели 21214 с уменьшиной опорной площадкой под кулачок распредвала.
Новые рычаги можно устанавливать на любой другой двигатель классического семейства (2103, 2104, 2106, 21067, 21213, 2130).
Для привода распредвала применяется однорядная цепь, в связи с этим установлены звездочки ГРМ от двигателя ВАЗ-2123.
Применен гидронатяжитель цепи, что избавило от ручной регулировки натяжения цепи.
Существуют модификации двигателя с насосом ГУР и без него, с механическим приводом дроссельной заслонки и с электронным, с литым чугунным выпускным коллектором и со сварным стальным.
Цикл работы двигателя - четырехтактный. Подача топлива в цилиндры - распределенный впрыск. Однорядное размещение цилиндров в блоке. Верхнее расположение распределительного вала. Охлаждение двигателя - жидкостная система с принудительной циркуляцией. Смазка элементов двигателя осуществляется подачей масла от масляного насоса и путем разбрызгивания от вращающихся деталей.
Количество цилиндров: 4
Рабочий объем цилиндров, л: 1,690
Степень сжатия: 9,3
Номинальная мощьность двигателя при чистоте 58 кВт.-(81 л.с.)
вращения к/вала 5200 0б/мин.:
Диаметр цилиндра, мм: 82
Ход поршня, мм: 80
Число клапанов: 8
Минимальная частота вращения к/вала, об/мин: 750-800
Максимальный крутящий момент при 4000
об/мин., Н*м: 127,5
Порядок работы цилиндров: 1-3 4-2
Октановое число бензина: 95 (неэтилирован.)
Система подачи топлива: Распределенный впрыск с электронным управлением
Свечи зажигания: А17ДВРМ, BPR6ES(NGK)
Вес, КГ: 127,0
Особенности двигателя:
Двигатель ВАЗ 2123 может применяться для установки на автомобили ВАЗ 2123 "Chevrolet-Niva".
Двигатель ВАЗ-2123 можно считать доработанным вариантом двигателя ВАЗ-21214. Изменения позволили адаптировать мотор для установки его на автомобиль Chevrolet NIVA. Двигатель ВАЗ-2123 выпускался в нескольких модификациях. Основным внешним отличием модификаций можно считать положение генератора. До осени 2003 года двигатель выпускался с нижним положением генератора. Привод вспомогательных агрегатов осуществлялся двумя клиновыми ремнями. В дальнейшем моторы собирались с верхним расположением генератора. Для привода вспомогательных агрегатов стал использоваться один поликлиновый ремень с новым механизм натяжения ремня. На данный момент выпускается двигатель ВАЗ-2123-41.
Блок цилиндров. Не смотря на то, что за основу взят блок 21213, блок на двигатель 2123 является оригинальным и имеет индекс 2123-1002011-20. Отличия связаны появлением дополнительных мест под крепление навесного оборудования. Если во всех моделях двигателей масляный фильтр вкручивается непосредственно в блок, то на моделе 2123 для установки фильтра применяется промежуточная панель – кронштейн масляного фильтра. Кронштейн одновременно служит опорой для крепления насоса ГУР. Изменение механизмов натяжения ремня стало причиной появления новых элементов крепления на крышке привода.
Шатунно-поршневая осталась без изменений от двигателя 21213. Используемый коленчатый вал 21213-1005015, обеспечивает ход поршня – 80мм. (радиус кривошипа – 40мм.). Шкив-демпфер(2123-1005058) коленчатого вала рассчитан на работу с поликлиновым ремнем и дополнен задающим зубчатым диском. По зубцам диска датчик отслеживает положение коленчатого вала. Демпфер позволяет снизить крутильные колебания от коленчатого вала и уменьшить шумность работы механизмов. Маховик 2123, выполнен с увеличенным диаметром рабочей поверхности (215мм.).
На двигателе установлена головка блока цилиндров 21214-1003015-30(36), которая рассчитана на применение гидроопор фирмы «INA». В головке блока 21214-36(под нормы токсичности Евро-3 и выше), со стороны звездочки привода распредвала, имеются отверстия для размещения и крепления датчика фаз.
Распределительный вал установлен от двигателя 21214.
Привод распределительного вала и масляного насоса осуществляется однорядной втулочно-роликовой цепью (21214-1006040-03). Поэтому на двигателе все приводные звездочки выполнены однорядными. Для повышения производительности масляного насоса, его звездочка имеет меньшее количество зубьев (30 зубьев). Пружинно-гидравлическая система натяжения цепи и ее механизмы соответствуют элементам установленным на двигателе 21214.
Привод водяного насоса, насоса ГУР и генератора осуществляется от шкива, установленного на коленчатом валу с помощью поликлинового ремня. В системе задействованы натяжной и поддерживающий ролики. Шкивы имеют оригинальную конструкцию и соответствуют профилю ремня. Ремень производства фирмы «GATES» № 58436 5РК1888. Параметры ремня: ширина ремня - 17 мм; количество клиньев ремня - 5; длина ремня - 1888.0 мм.
Масляный насос остался от модели 2121.
Установлена оригинальная помпа 2123. В помпе внутренний подшипник роликовый, а не шариковый, как в 2101.
У автомобиля Chevrolet NIVA другая балка моста и другой моторный отсек. Редуктор переднего моста не крепится к двигателю, поэтому у двигателя ВАЗ-2123 поддон другой формы и другое размещение опор крепления двигателя, отличное от модели 21214.
На ДВС ВАЗ 2123 использована новая система забора воздуха. Увеличился размер корпуса воздушного фильтра. Установлены новые дроссельный патрубок, ресивер и впускные трубы. Установлен дроссельный патрубок 2123-1148010 .
Управление двигателем осуществляется контроллером «BOSCH» MP 7.9.7. или «ЯНВАРЬ» 7.2. Для модификаций рассчитанных на выполнение норм Евро-2 используется система попарно-параллельного впрыска топлива. Для выполнения повышенных экологических требований Евро-3 и выше, применяется система фазированного впрыска топлива. Фазированный впрыск обеспечивает более точно дозированную подачу топлива на каждый цилиндр.
Оригинальная топливная рампа 2123-1144010-11. Форсунка топливная «SIEMENS» VAZ20734 (желтые). На старых модификациях могут устанавливаться форсунки «BOSCH» 0280 158 110. Модуль зажигания - ВАЗ-2112.
Установлен генератор 9402.3701-01 ( верхним расположением генератора)
В моторном отсеке двигатель закрывается пластиковым кожухом.

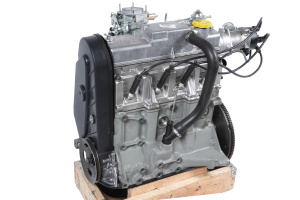

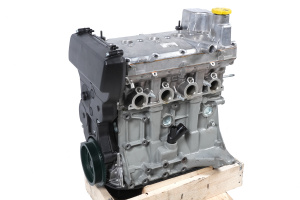

Двигатели в сборе
Силовая установка автомобиля – это узел, который эксплуатируется в условиях очень высоких нагрузок. Огромное количество сложных систем и деталей, множество трущихся элементов и сложность конструкции обуславливают значительные проблемы с ремонтом. Несмотря на высокий моторесурс, двигатели ВАЗ и Лада имеют свойство выходить из строя. В некоторых случаях капитальный ремонт силовой установки будет нерациональным с экономической и практической точки зрения, поэтому наиболее оптимальным вариантом будет покупка нового. Интернет-магазин Timeturbo предлагает широкий модельный ряд двигателей в сборе – у нас Вы можете подобрать агрегат для любой модификации и года выпуска своей машины.Покупать мотор лучше всего в сборе, поскольку на нем уже установлено все необходимое оборудование:
- стартер;
- генератор;
- ремни и прокладки;
- механизм ГРМ и все остальное.
Силовые установки мы поставляем непосредственно с заводов производителей, что дает нам возможность формировать максимально лояльные цены. Реализуемые двигатели сертифицированы и соответствуют заводским требованиям. Они имеют гарантированный моторесурс и без проблем устанавливаются в посадочные места. При монтаже нет необходимости переделывать конструкцию, менять расположение подушек и совершать другие манипуляции.
Благодаря налаженным логистическим схемам, мы обеспечиваем максимальную оперативность доставки, а собственные складские запасы исключают необходимость продолжительного ожидания.
Чтобы купить двигатель ВАЗ, оформите заявку на нашем сайте или позвоните менеджерам компании по контактному номеру телефона 8 800-2228-163. Мы предоставим исчерпывающую консультацию и ответим на все возникающие вопросы.
