Для проведения диагностики нужно подключиться к управляющей системе автомобиля с инжектором. Для этого нужно знать, где находится диагностический разъем Лада. Для подбора сканера для проведения диагностики нужно знать, какую распиновку имеет выход OBDII, но и ЭБУ (электронный блок управления).
Диагностический разъем используется для обмена данными между блоком управления мотора и диагностическим устройством. За счет этого можно считывать коды ошибок и стирать их, корректировать предустановки в памяти, считывать значения параметров датчиков, установленных в автомобиле. Чтобы пользоваться всеми этими опциями, необходимо знать, где размещен диагностический разъем в автомобиле.
Лада Приора

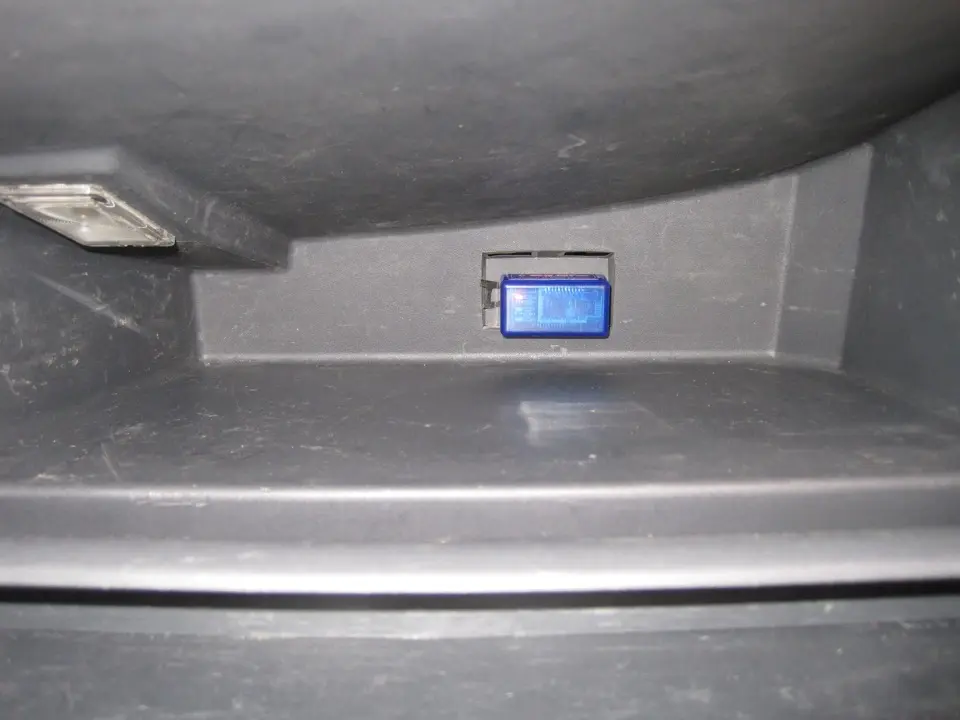

У автомобилей Лада Приора диагностический разъем размещен за бардачком (ящиком для вещей или перчаток) на задней стенке с левой стороны. Чтобы получить к нему доступ, необходимо сначала открыть бардачок. Далее вывести фиксаторы из зацепления, а потом отпустить вниз.
После того, как коды ошибок будут считаны специальным устройством, для их расшифровки используется специальная таблица. Для диагностики не обязательно обращаться на СТО, можно выполнить ее самостоятельно. Нужно выбрать подходящий бортовой компьютер.
Лада Гранта

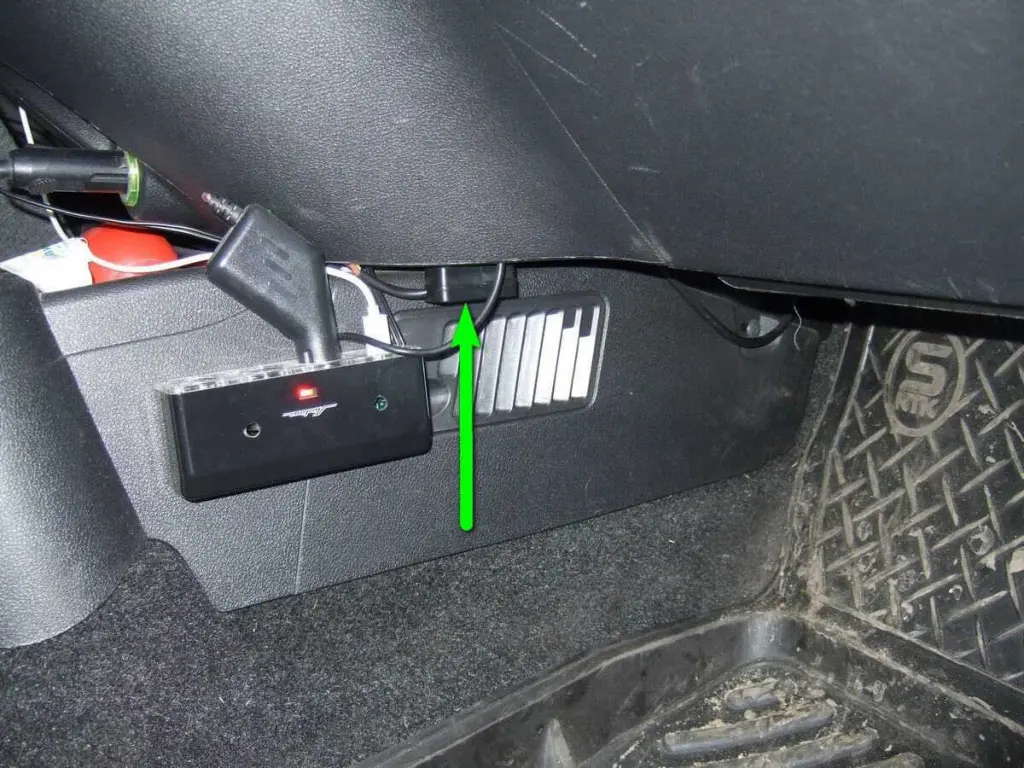

При разработке Лада Гранта инженеры предусмотрели не самое удобное место для диагностической колодки, так как она помещена с правой стороны центральной колонки (ближе к пассажирской стороне). Никакой крышки на разъеме нет, но он скрыт облицовочным пластиком салона. Адаптер нужно вставлять снизу вверх, что сильно осложняет доступ, а также меняет ориентацию коннекторов. Для диагностики используется OBD2 с 16 контактами.
Лада Веста

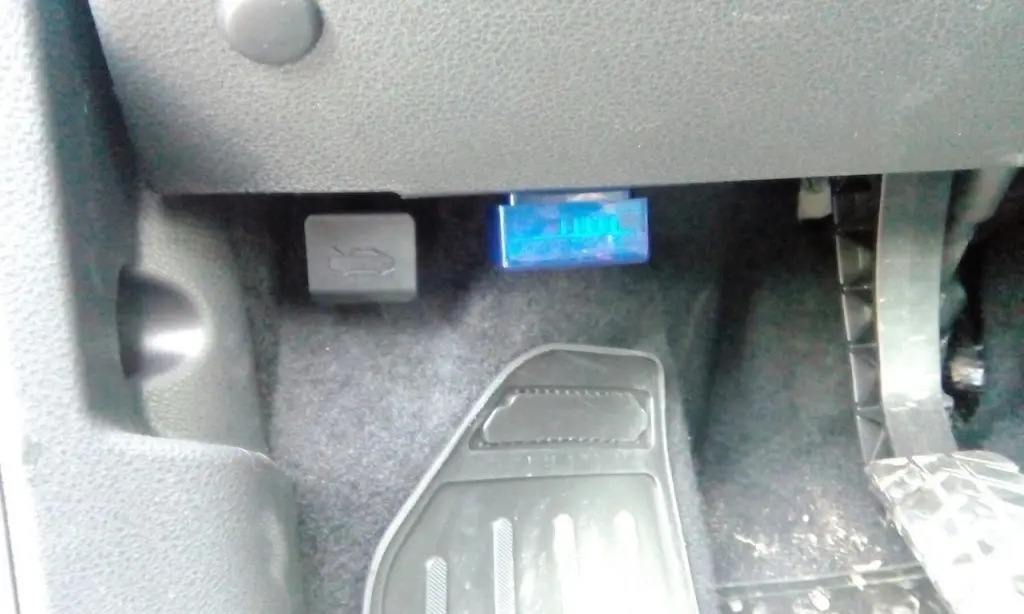

Диагностический разъем на Lada Vesta находится слева под рулевой колонкой, немного ближе к ручке, открывающей капот, под монтажным блоком. Используется разъем типа OBD2 с 16 контактами. Если присмотреться к данной области, то можно заметить пластиковую заглушку, которая скрывает разъем.
При первом подключении сканера потребуется фонарик, чтобы определить местоположение разъема более точно.
Лада Калина

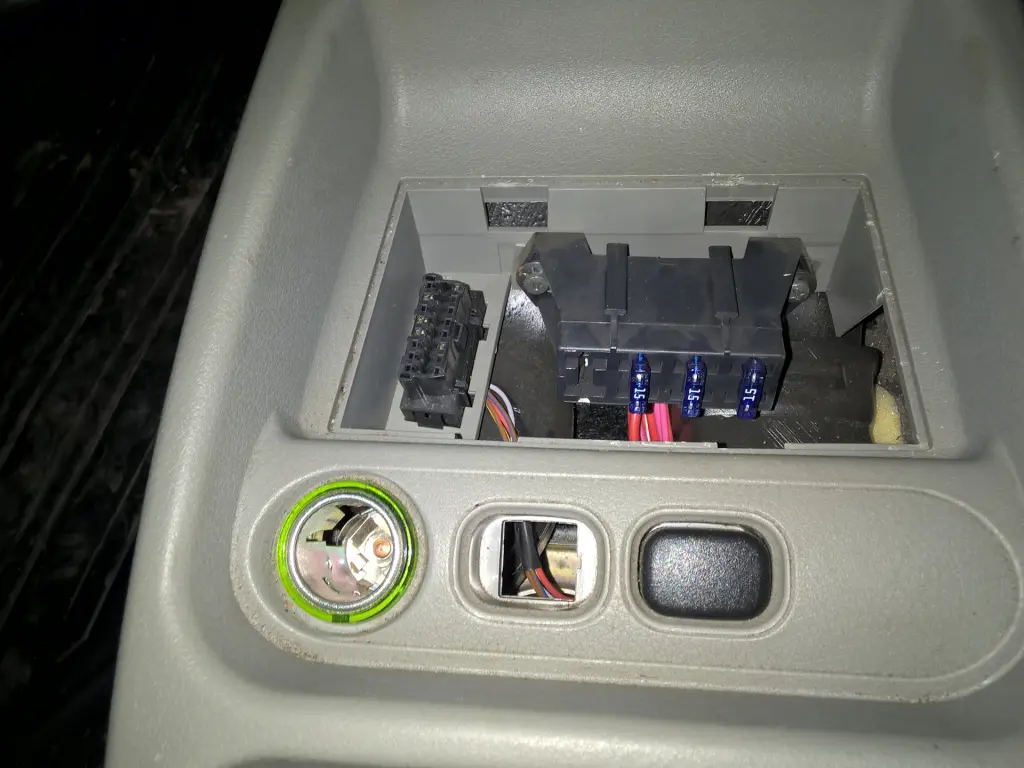

Автомобили Лада Калина оснащены диагностическим разъемом, находящимся возле рычага переключения передач. Скрывает его специальная крышечка. У первого поколения они находится на центральной части тоннеля, немного выше прикуривателя. Во втором поколении справа ниже центральной консоли.
Лада Ларгус
У модели Лада Ларгус разъем для диагностики находится в бардачке. К нему подключается стандартный блок OBD2, который позволяет получить данные с бортового компьютера.
Лада Икс Рей

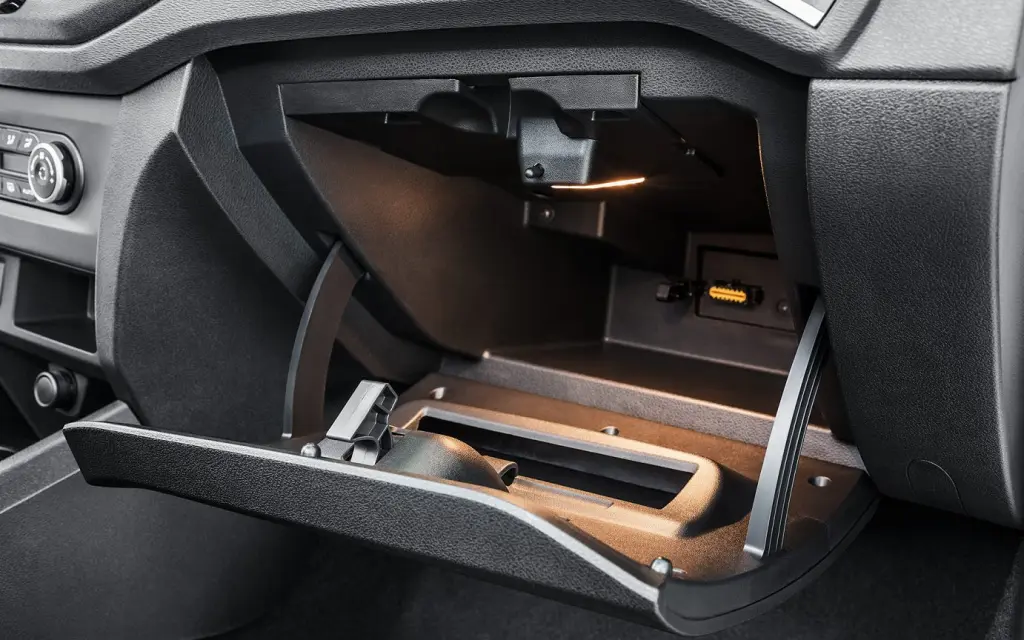

У автомобилей Lada XRAY диагностический разъем используется для подсоединения внешнего устройства к системе управления мотором. За счет этого можно считывать коды ошибок и стирать их, корректировать предустановки в памяти, считывать актуальные значения параметров датчиков, установленных в машине. Сам разъем находится в вещевом ящике приборной панели.
ВАЗ 2110–2112

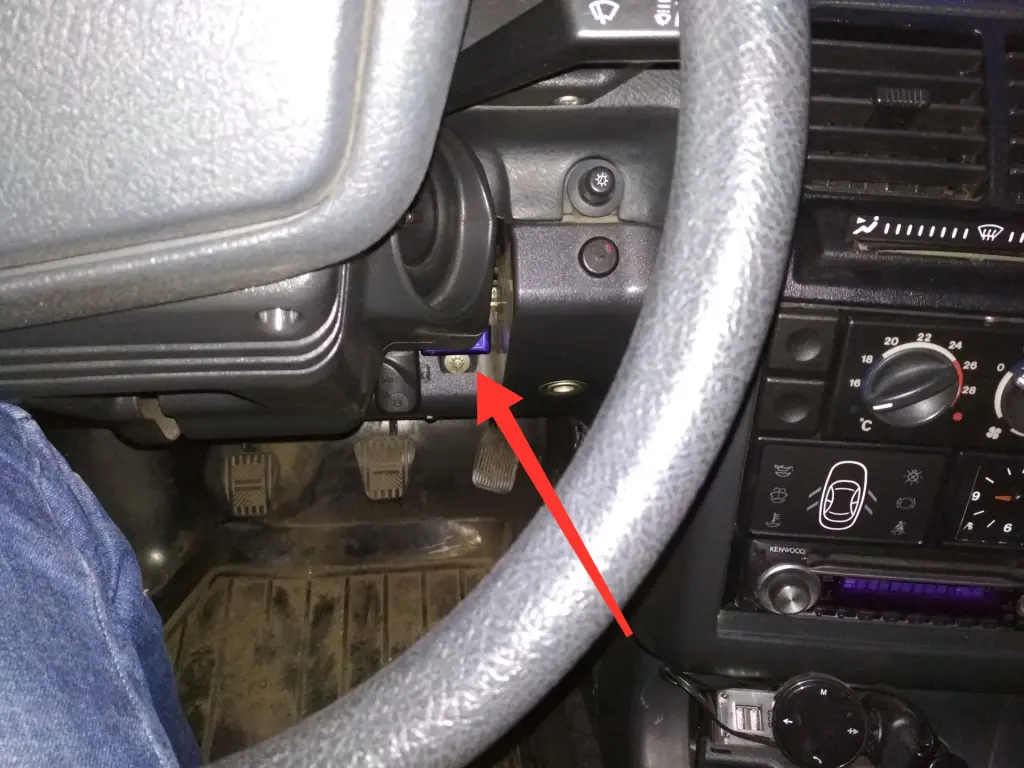

В авто марок ВАЗ 2110 – 2112 разъем OBD2 находится справа от водителя, немного снизу рядом с рулевой колонкой. У моделей ВАЗ 2108 – 2115 место для подключения прибора помещено под бардачком, так как там используется высокая панель приборов.
Подсоединение диагностического разъема
Сначала рекомендуется отключить зажигание, чтобы не столкнуться со скачками напряжения.
OBD-сканер вставляется в разъем до надежного контакта. Это стандартный разъем, поэтому нет проблем с совместимостью.
Нужно включить зажигание без старта мотора. После этого на сканерах обычно загорается индикатор активного соединения.
На смартфоне, планшете или ноутбуке запускается специальное приложение - ELM327 с программой OpenDiag без проблем работает с отечественными автомобилями. Так можно проводить диагностику, просматривать коды ошибок, отслеживать параметры работы мотора, удалять коды неисправностей.
