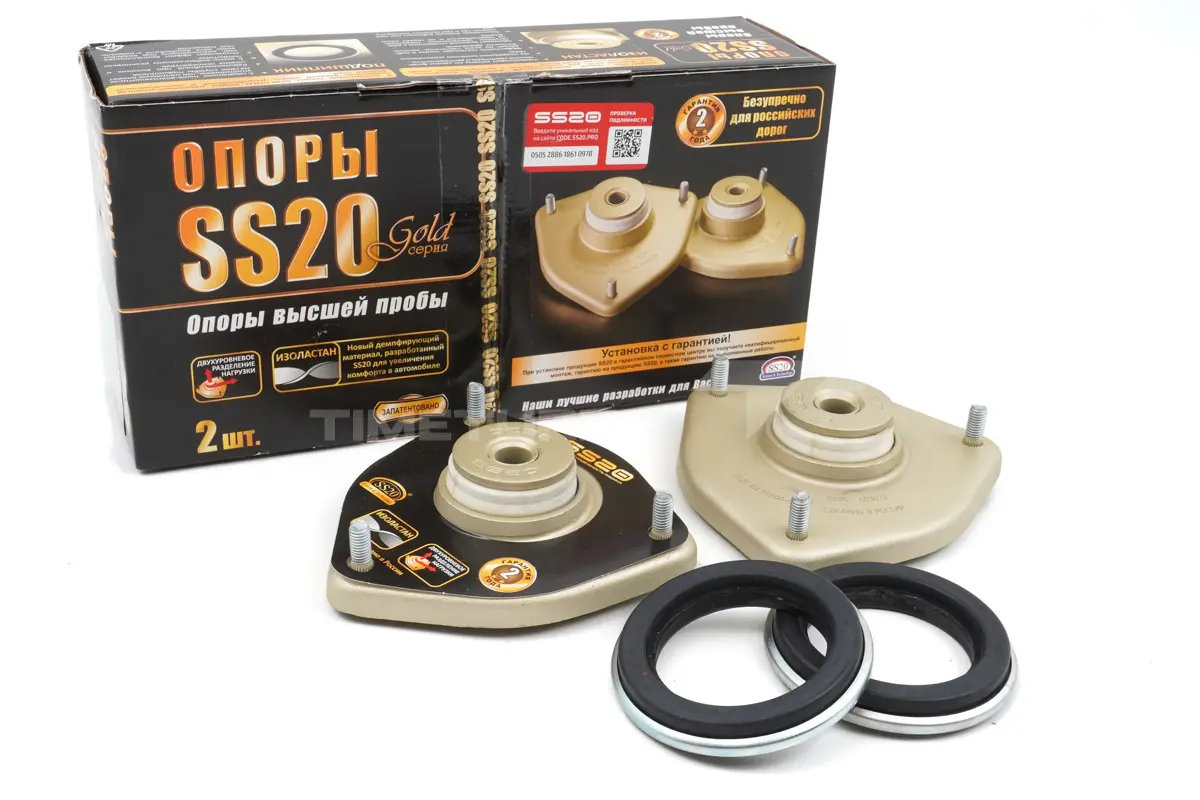

Опоры стойки передней SS20 Gold с подшипником SS20, без ЭУР для ВАЗ 2190, 2191, 2192, 2194

Представляем вашему вниманию новый уровень в развитии демпфирующих систем — передние опоры SS20 Gold для а/м ВАЗ с инновационной технологией «Скользящий демпфер» и применением уникального шумо-вибропоглощающего материала — «Изоластан» (разработан и запатентован SS20).

Преимущества опор стоек SS20 Gold для автомобилей ВАЗ:

• тишина в салоне автомобиля — значительное уменьшение всех шумов и вибраций от подвески автомобиля за счет применения инновационного материала «Изоластан»;
• плавное и легкое вращение руля — достигается применением подшипника SS20, проверенного российскими дорогами (серийно производится для других опор SS20);
• улучшенная управляемость автомобиля и отзывчивость на поворот руля — обеспечивается минимальным радиальным смещением штока в опоре (менее 1 мм);
• безопасность — конструкция передней опоры для автомобилей ВАЗ 1117-1119 (Лада Калина) увеличивает угол Кастера на 1 градус, что позволяет автомобилю более четко держать траекторию без дополнительных подруливаний, соответственно, уменьшается утомляемость водителя и риск ДТП на больших дистанциях при длительных поездках, при этом не нарушается центровка колес в арках;
• высокая надежность и долговечность — новый запатентованный материал Изоластан, который значительно превосходит резину по сохранению эластичности при отрицательных температурах, а конструкция опоры стойки с системой блокировки от вырывания демпфера гарантируют безупречную работу опоры в любых российских дорожных и климатических условиях.

Гарантия:

2 года

Состав опоры:

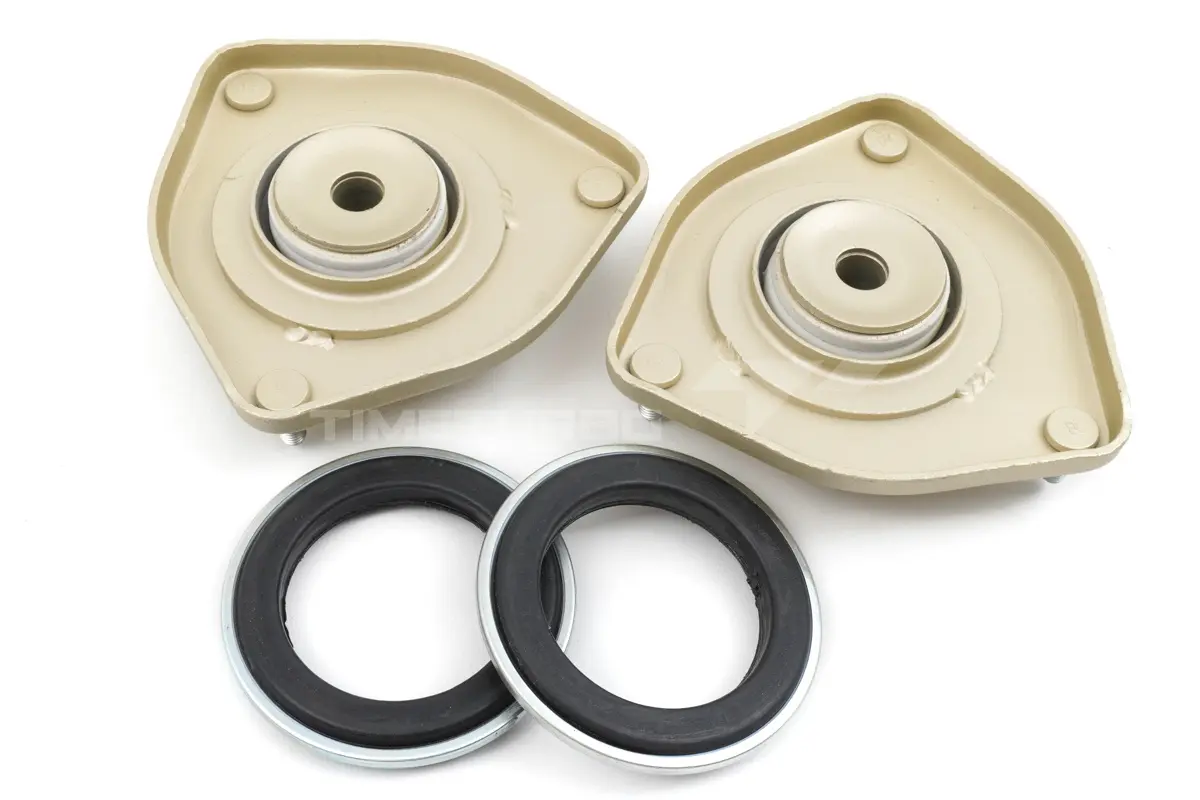

Передняя опора SS20 Gold состоит из трех основных частей — это корпус опоры, демпфирующий элемент и внутренняя втулка, к которой крепится шток амортизационной стойки.

Эффект «скользящего демпфера» достигается за счет направляющей из металлофторопласта, закрепленной в центральной части корпуса передней опоры SS20 Gold. При работе подвески хромированная втулка вместе с демпфером перемещается внутри этой направляющей с минимальным трением, т.е. «скользит».

Сам демпфер разделен на две части: верхняя работает при ходе отбоя стойки, а нижняя воспринимает нагрузку при сжатии подвески. Таким образом, в конструкции передней опоры новой разработки для а/м ВАЗ от SS20 применен раздельный составной демпфер, каждая половина которого воспринимает только сжимающую нагрузку сверху или снизу. В то время как у других опор резиновый демпфер работает со сложной нагрузкой на растяжение-сжатие и одновременно на сдвиг.

Верхняя и нижняя части демпфера собраны в пакет. Между частями демпфера находится опорная площадка корпуса, а сверху и снизу подушки демпфера поджаты ограничителями. Эти ограничители и соединены между собой хромированной полированной втулкой. Таким образом, демпфер блокирован от вырывания, и поэтому опора cтойки этой конструкции не подведет Вас ни при каких обстоятельствах.

Кроме этого, демпфирующий элемент передней опоры должен воспринимать наклон стойки при повороте руля, в результате чего у обычного резинового демпфера, приваренного к корпусу опоры, происходят разрывы резины и отслоения. В опоре SS20 Gold элементы демпфера воспринимают нагрузку только на сжатие, то есть повышается ресурс упругих элементов демпфера, он не рвется и не отслаивается. Верхняя и нижняя части демпфера не приварены к корпусным деталям, и такой дефект как отслоение демпфера от корпуса на опоре SS20 Gold просто не может появиться.

Многие производители автозапчастей стараются изготовить передние опоры с как можно более мягким демпфером для увеличения комфорта в автомобиле, но при этом получают увеличение смещения штока амортизатора в радиальном направлении при вхождении в поворот, что влечет за собой ухудшение управляемости – машина вяло слушается руля (один и тот же мягкий демпфер работает как в осевом, так и в радиальном направлении). В опоре SS20 Gold для ВАЗ металлофторопластовая направляющая вварена через монолитный полиуретан в корпус опоры. Слой полиуретана обеспечивает качание штока амортизатора, необходимое для нормальной работы подвески типа МакФерсон, а также минимальное смещение штока в радиальном направлении 0,5 мм под нагрузкой 300 кг. Именно это очень маленькое смещение штока в опоре стойки SS20 Gold обеспечивает четкое и легкое управление автомобилем.

Обратите внимание на элемент скольжения, который мы применили в передней опоре SS20 Gold. Он взят из амортизаторов, которые наша фирма выпускает серийно и надежность которых подтверждена многолетней безупречной эксплуатацией. Полированная хромированная поверхность скользит по фторопласту, нанесенному тонким слоем на металл. Получается идеальная пара скольжения, которая по техническим условиям может работать без какой-либо смазки при значительных перегрузках и в широком температурном диапазоне.

Еще одно преимущество — демпфер опоры SS20 Gold смещен по сравнению с демпфером штатной опоры, что увеличивает угол Кастера на 1 градус (для опоры ВАЗ 1117-1119 Калина). Увеличенный угол Кастера дает более стабильное движение машины по прямой без подруливаний. В повороте дополнительный угол улучшает сцепление шин с дорогой, руль лучше возвращается в нейтральное положение и не нарушается центровка колес в арках.

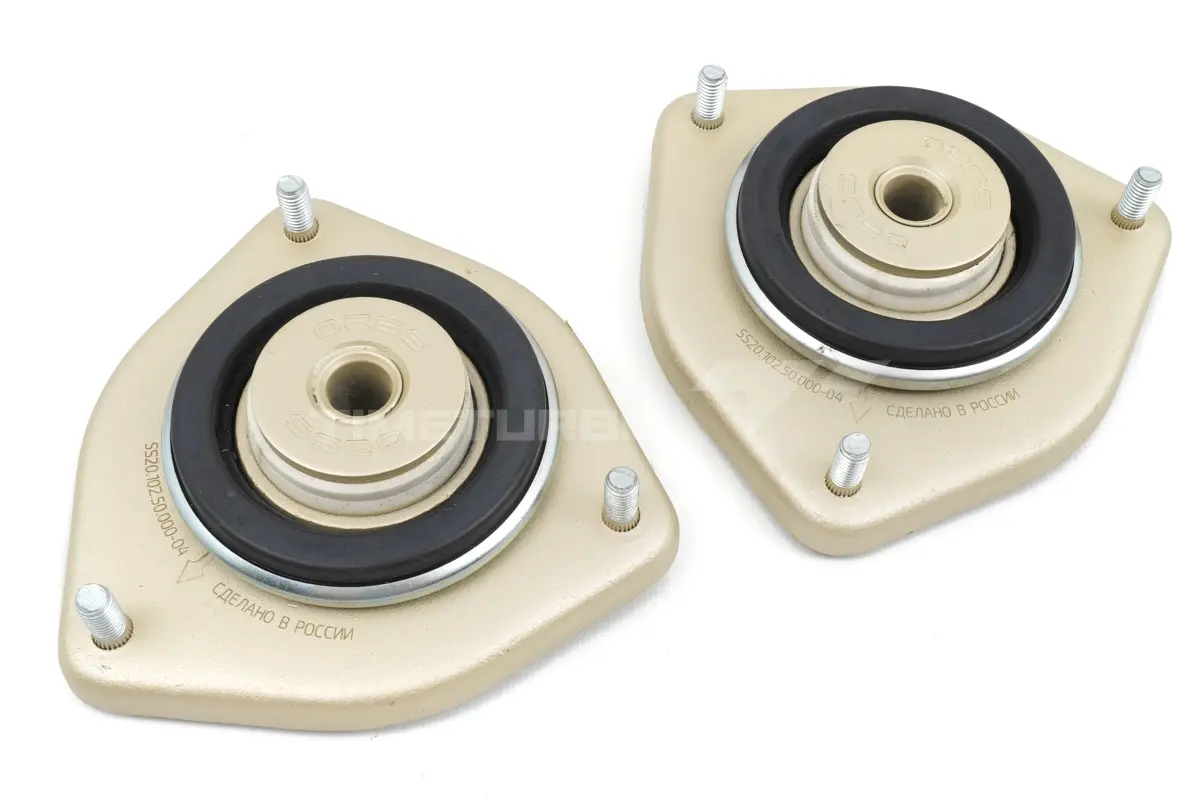

Передняя опора для ВАЗ SS20 Gold комплектуется фирменным высоконадежным упорным подшипником SS20. Обоймы подшипника обрезинены, что уменьшает передачу вибраций и шумов от подвески на кузов. Уплотнение по внешнему контуру подшипника изготовлено подобно сальниковым уплотнениям двигателя и надежно защищает его от попадания пыли, влаги и абразивных частиц, в отличие от других подшипников с пластиковыми корпусами. Кроме того, подшипник SS20 обладает более высокой грузоподъемностью по сравнению с упорным подшипником, применяемым в штатной опоре, и в нем отсутствует эффект бринеллирования (накатка канавок в радиальном направлении, т.е. поперек беговых дорожек, что ведет к скачкообразному повороту руля). Смазка не требует замены в течение всего срока службы. Таким образом, получаем высоконадежный и хорошо защищеный упорный подшипник для опор с разделенной нагрузкой, с хорошим шумопоглощением и безусловной фирменной гарантией.

Силовая схема передней опоры SS20 Gold предусматривает разделение нагрузок:

• осевые (вертикальные) нагрузки от штока амортизаторных стоек и отбойников воспринимает составной «скользящий демпфер»;
• радиальные (боковые) нагрузки со штока амортизатора воспринимает монолитное полиуретановое кольцо;
• вес автомобиля воспринимается кузовом через пружинную чашку и упорно-радиальный подшипник SS20.

Подобное разделение нагрузки позволяет достичь высокой надежности и увеличения срока службы всех элементов подвески автомобилей ВАЗ.

Опора передней стойки с разделенной нагрузкой от веса автомобиля и от амортизаторов впервые была разработана и запатентована SS20 в 2001 году. Скользящий демпфер с разделенной осевой и радиальной нагрузкой разработан и запатентован SS20 в 2012 году.

Таким образом, получаем высоконадежную хорошо защищенную опору с безупречным поглощением шумов и стуков, обеспечивающую автомобилю улучшенную управляемость и устойчивость на неровной дороге, при движении в колее, и как результат — снижение утомляемости водителя. Все это мы говорим об опоре стойки SS20 Gold для автомобилей ВАЗ — результат работы инженеров, испытателей и работников автосервисов фирмы SS20 за 11 лет.

Опора SS20 Gold 2190 Гранта:

Опора SS20 Gold 2190 Гранта имеет два варианта исполнения — для автомобилей оборудованных ЭУР (электроусилителем руля), и для автомобилей без ЭУР. Для автомобилей с ЭУР угол Кастера составляет 2°45', а для автомобилей без ЭУР обеспечивается угол Кастера 1°40'. Подобные отличия по углам Кастера обеспечиваются разным смещением оси демпфера назад (по ходу движения).

И, кроме того, ось демпфера наклонена таким образом, чтобы быть соосной штоку амортизаторной стойки. Подобное решение уменьшает изгибающий момент на штоке, и одновременно уменьшает нагрузки на демпфер.

Фирменная гарантия:

SS20 обеспечивает безусловную гарантию независимо от того:

• где и когда куплены передние опоры SS20 Gold;
• установлены ли они в специализированном автосервисе ВАЗ или самостоятельно;
• сохранились ли гарантийный талон или чек — в случае утери гарантия осуществляется по дате маркировки на изделии.

Маркировка:

Мы ценим ваше доверие к нашим изделиям, поэтому вся продукция SS20 проходит строжайший контроль качества и подтверждается гарантией производителя.
