Комбинация приборов - это центральный элемент приборной панели автомобиля, который обеспечивает водителю важную информацию о скорости движения, оборотах двигателя, уровне топлива, а также дополнительных параметрах, таких как температура охлаждающей жидкости, пробег, индикаторы состояния и ошибок. Она позволяет водителю контролировать состояние автомобиля и безопасно управлять им, обеспечивая комфорт и безопасность на дороге.

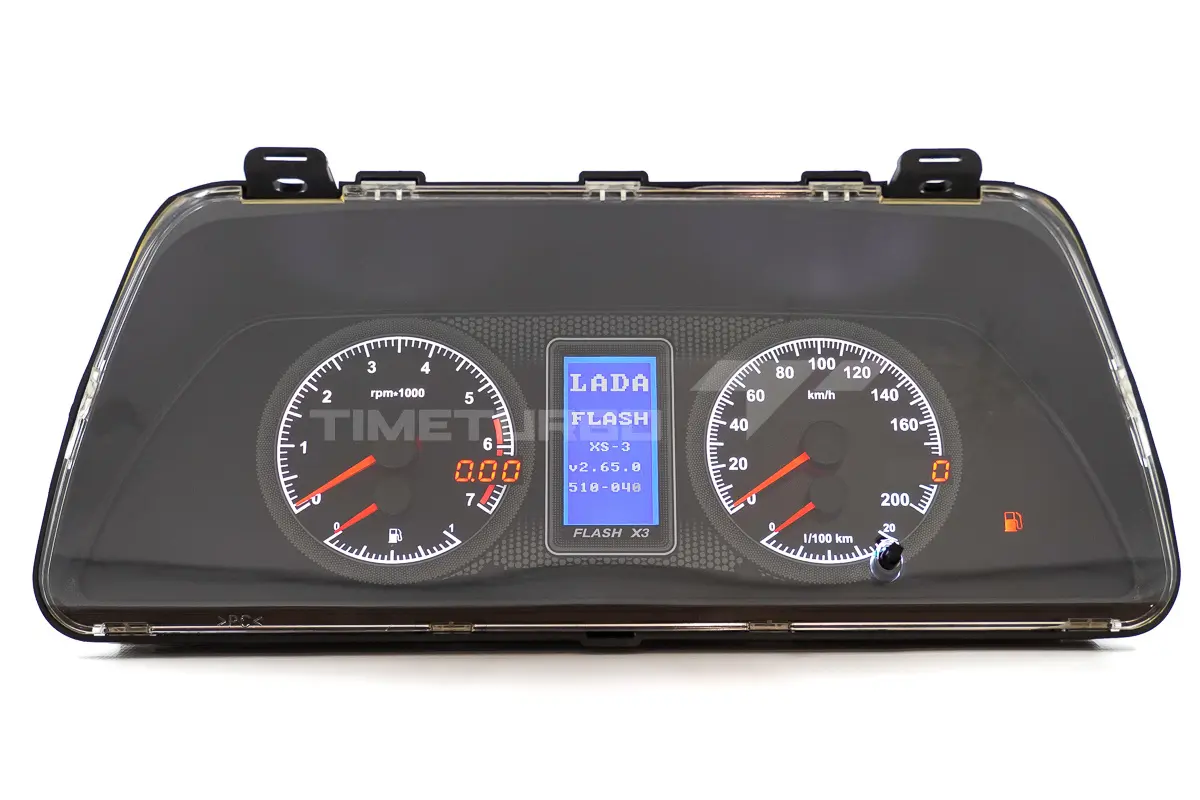

Первая стрелочная комбинация, выпущенная в 2011 г. Хит продаж в 2012 г. Цветная подсветка более 32000 оттенков, любой оттенок можно выбрать самостоятельно. Функциональное назначение – контрольно-диагностическое устройство для отображения рабочих параметров автомобиля, диагностики и сервисного сопровождения.

Преимущества

• Цифровая + аналоговая индикация скорости и оборотов двигателя (максимальные показания цифровых индикаторов - 255 км/ч скорость, 9900 оборотов/минуту);
• Аналогово-дискретная индикация индикация температуры охлаждающей жидкости и уровня топлива;
• Маршрутный компьютер, часы, будильник;
• Система сигнализаций и предупреждений;
• Бортовая система диагностики;
• Ознакомительный режим "ДЕМО";
• Современный дизайн и функциональность;

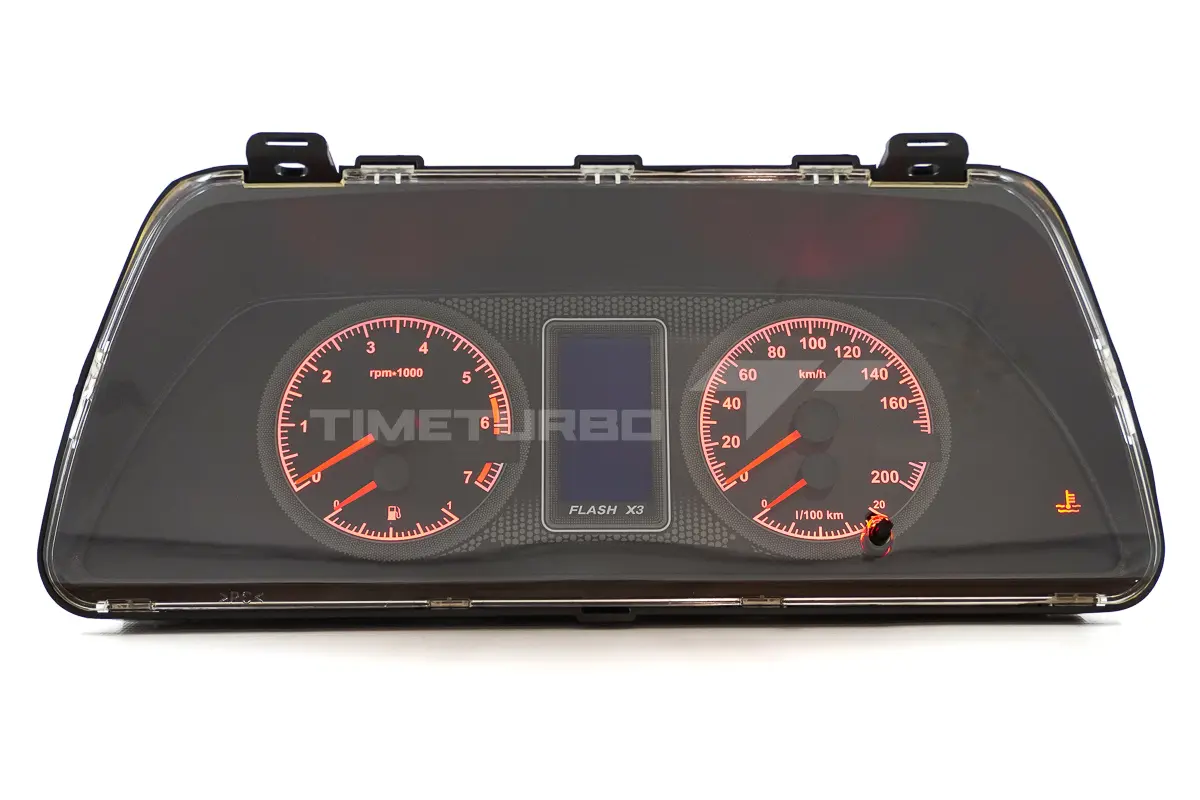

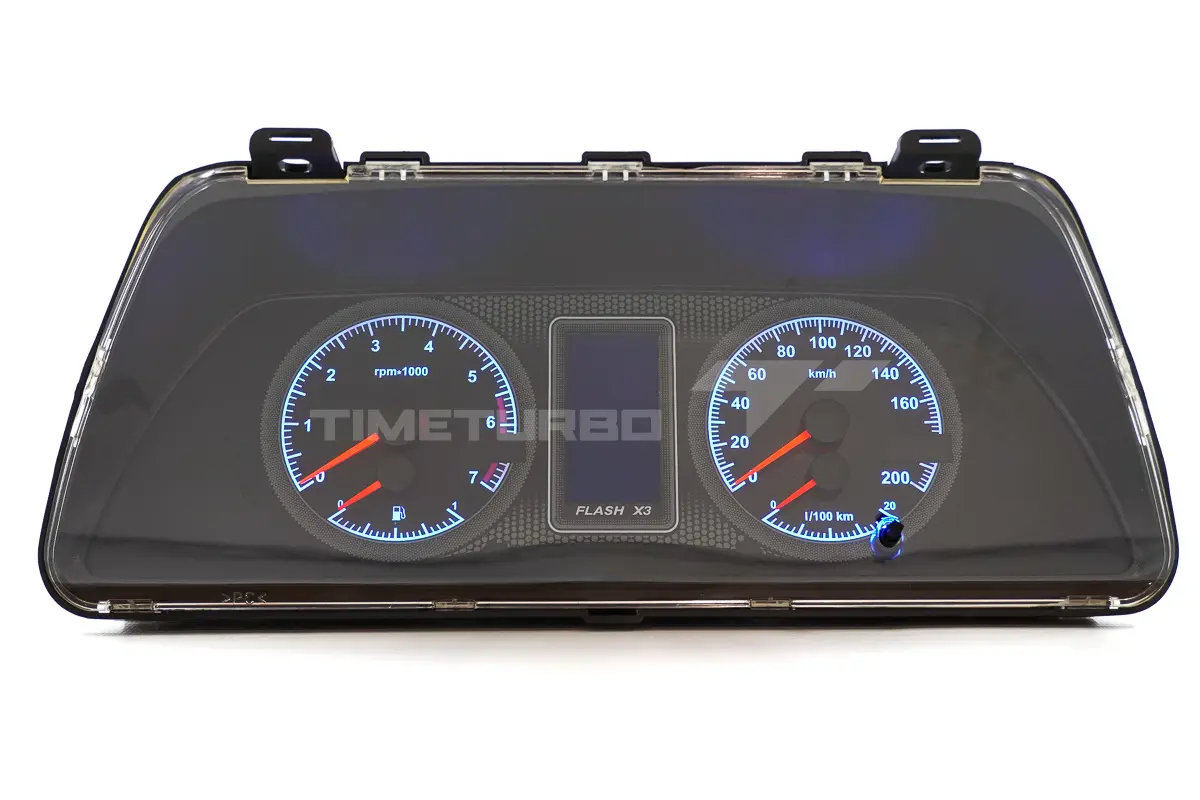

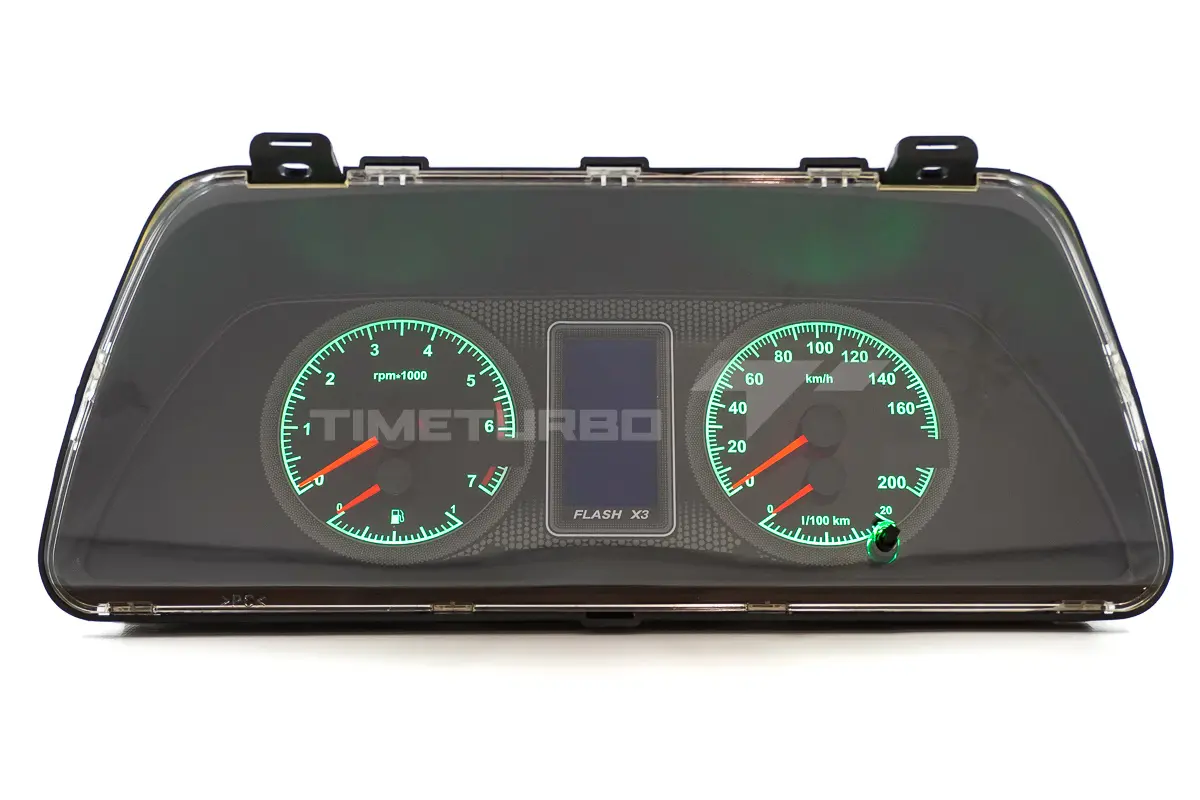

• Светодиодная RGB подсветка (позволяет выбрать более 32000 цветов);
• Таксометр;
• Автоматическое определение типа "ЭБУ";
• Режим "ТРОПИК" (включение вентилятора двигателя по заданной температуре);
• Поддержка электронной педали газа (Е-Газ).

Функции

Маршрутный сервис, включающий в себя:

• Статистику за поездку, текущий и предыдущий день;
• Систему активных предупреждений - бортсеть, контроллер впрыска, низкий уровень топлива, критическая температура двигателя, стояночный тормоз, превышение заданной скорости, возможность гололеда; систему напоминаний о техническом обслуживании (замену масла, фильтров, свечей, ремней);
• Диагностический сервис, позволяющий при наличии ошибок получить их расшифровку в развернутом текстовом виде;
• Автосвет. Контроллер "Автосвет", выпускаемый "Элекомм" как отдельное изделие – в комбинации приборов FLASH X3 является просто функцией;
• Программное обеспечение поддерживает Январь 5.1 / 7.2, BOSCH M1.5.4, , MP7.0 Euro II/III , MP7.9.7 Euro II/III;
• Визуальный сервис, когда пользователь сам может выбирать какие параметры он хочет видеть на экране, плюс к этому - выбор шрифтов отображения, регулировка яркости групп индикаторов;
• Система обновления ПО обеспечивает возможность загрузки новых версий программы без извлечения (демонтажа) FLASH X3;
• Отображение скорости и оборотов двигателя в цифровом и одновременно аналоговом представлении;

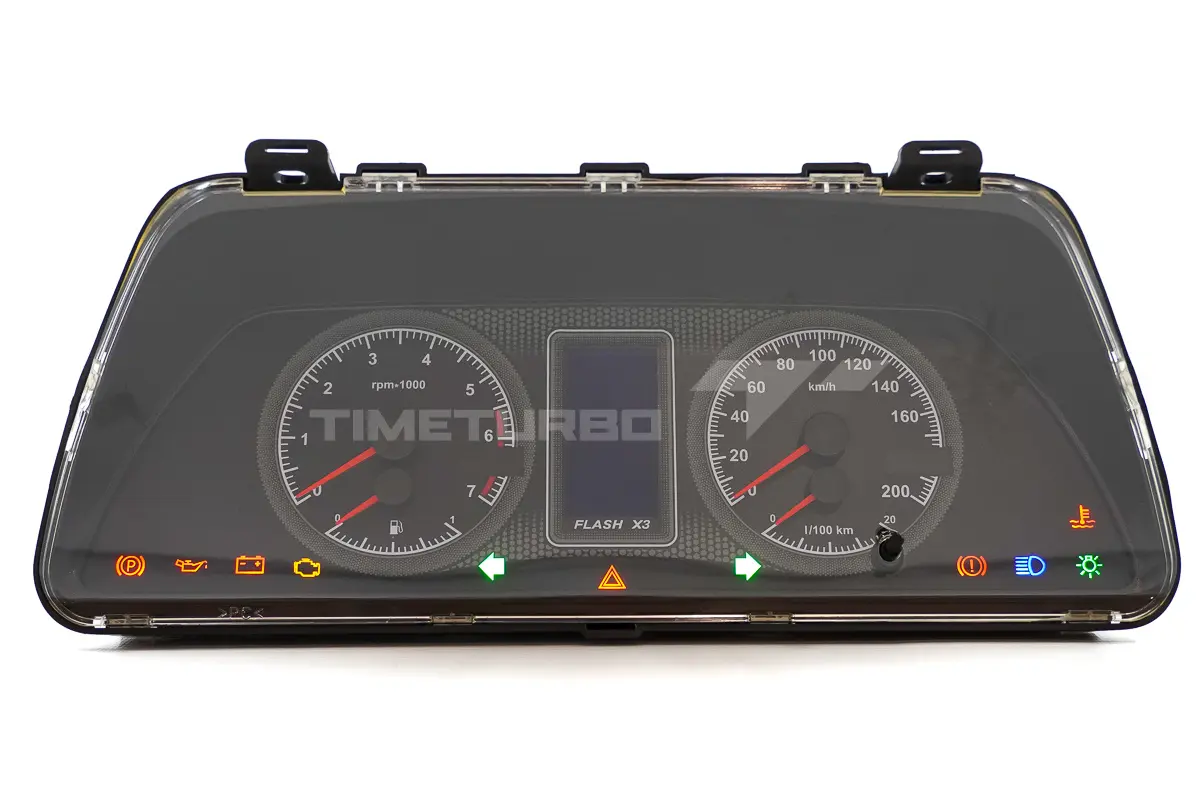

• Стандартный набор контрольных индикаторов аварийных режимов и указателей;
• Система «Автосвет»;
• Часы, будильник;
• Многофункциональный маршрутный компьютер;
• Диагностический тестер системы управления двигателем (до окт. 2005 для Январь-5.1., 5.1.1 и Bosch 1.5.4)
• Встроенная система предупреждения об аварийных режимах.

КЭП «FLASH X3» обрабатывает информацию, поступающую от:

• Датчиков скорости и оборотов двигателя;
• Датчика расхода топлива;
• Датчика уровня топлива в баке;
• Датчика температуры двигателя;
• Датчика внешней температуры;
• Электронного блока управления двигателем.

КЭП является необслуживаемым изделием в течении всего срока эксплуатации.

ОСОБЕННОСТИ

На основе непрерывно получаемой информации КЭП отображает в удобном для пользователя виде большое количество мгновенных и статистических параметров движения автомобиля. Компьютер комбинации приборов оповещает водителя о неисправностях системы впрыска и электрооборудования автомобиля (выход бортового напряжения за допустимые пределы, ошибки контроллера системы управления двигателем, отклонение от требуемых пределов параметров входных и выходных сигналов контроллера), и предлагает пользователю карту поиска возникшей неисправности. На основе данных о пробеге автомобиля и заложенного в память календаря напоминает о необходимости проведения очередного технического обслуживания автомобиля с выдачей перечня обязательных работ; позволяет самому пользователю задавать параметры различных оповещений в зависимости от времени, даты, остатка топлива, текущей скорости или пробега автомобиля. С помощью компьютера возможен просмотр и корректировка параметров электронного блока управления двигателем (ЭБУ), а также управление работой отдельных узлов и механизмов автомобиля.

Инструкция по подключению

Для ВАЗ 2110, 2111, 2112:

1. Для установки КЭП «FLASH X3» необходимо: извлечь из центральной консоли автомобиля стандартную КЭП, для чего требуется опустить рулевую колонку в нижнее положение, открутить 4 винта кожуха, снять его, затем открутить 2 винта крепления КЭП;
2. Отсоедините от КЭП жгуты. От выключателей, установленных на кожухе можно жгуты не отсоединять, или временно отсоединить только те, которые мешают;

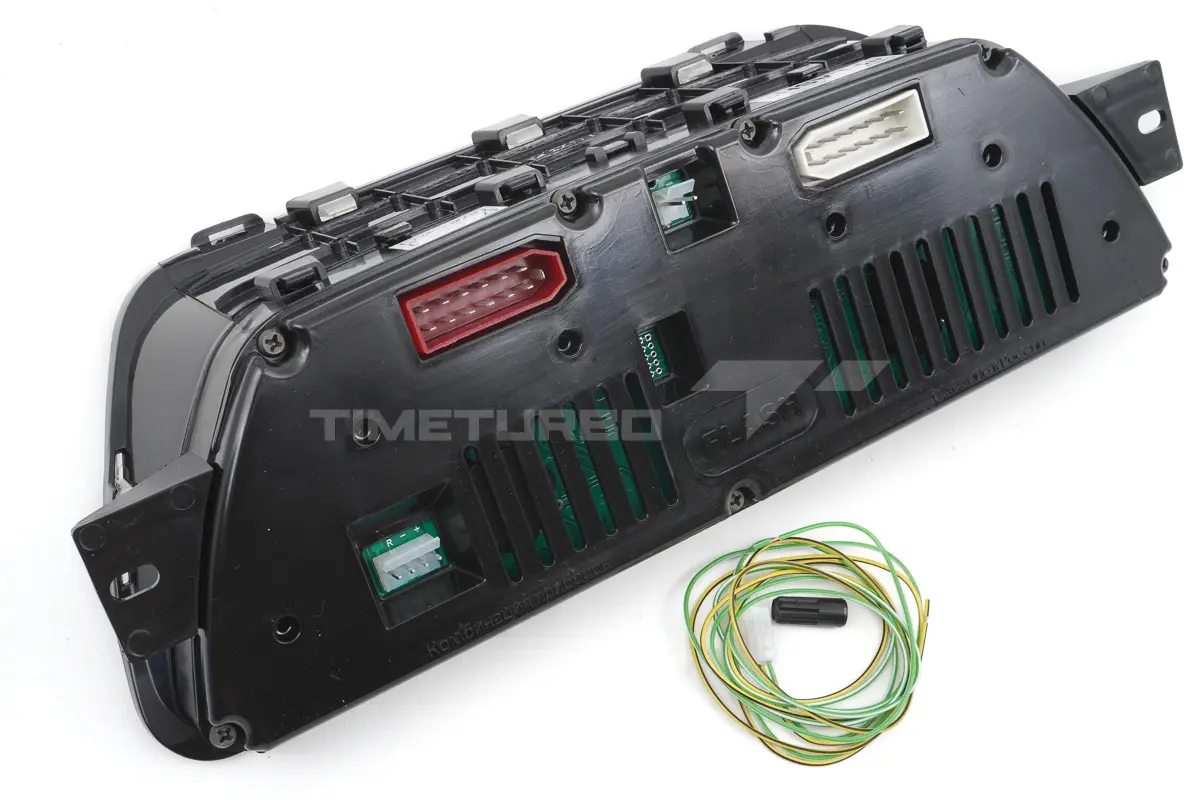

3. Подключите КЭП «FLASH X3» по схеме. Разъемы X-1 и Х-2, подводимые в жгутах к стандартной КЭП, аналогично подключаются к КЭП «FLASH X3», причем белая жгутовая колодка - к белому разъему, а красная - к красному;
4. Подключить один провод в колодку диагностики ОБД2 провод(к-линия) для считывания данных с ЭБУ. В инструкции по установки расписано и показано как это делается.

Отличия в подключении к автомобилю Шевроле НИВА следующие:

1. Снимите декоративную накладку, закрывающую доступ к комбинации приборов. Для этого открутите 2 самореза, расположенные в верхней части перед КЭП. После этого извлеките 2 заглушки, справа от КЭП, под которыми расположены еще 2 самореза. Аккуратно извлеките накладку;
2. Для подключения ближнего света используется другой жгут. Подключите его с одной стороны к разъему Х-3. Отсоедините колодку от выключателей ближнего / габаритного света. Извлеките зеленый провод, аккуратно сжав «усик». Вставьте на его место контакт «мама» жгута ближнего света. Второй контакт «папа» необходимо подсоединить к извлеченному контакту с зеленым проводом, восстановив предварительно «усик» и одев на оба контакта колодки;
3. Для подключения сигнала расхода топлива необходимо снять контроллер управления двигателем (за вещевым ящиком), снять разъем контроллера, вставить в колодку дополнительный провод (в комплекте КЭП), установив его на место контакта 32. Провод нужно провести также, как и весь жгут. После этого восстановите соединения контроллера. Полученный проводник необходимо подсоединить к зелено-белому проводу 4-х контактной колодки жгута КЭП. Соединение проводов нужно изолировать;
4. Можно не производить данное соединение, подождав некоторое время. В конце 2005 г. будет выпущена версия программы, поддерживающая информацию о расходе топлива через К-линию;
5. Кроме этого, необходимо зайти в меню настройки -> топливный бак -> объем бака, установив объем =58 л;
6. Установка фотодатчика в Шевро-НИВА производится в имеющуюся в комплекте заглушку;
7. После установки КЭП «FLASH X3», регулировка яркости подсветки комбинации приборов, отопителя и т.д. осуществляется от энкодера. Поэтому от штатного регулятора яркости необходимо обязательно отсоединить колодку, иначе регулировка яркости производиться практически не будет.

Органы управления

Единственным внешним органом управления КЭП «FLASH X3» является энкодер. Поворотом ручки (без нажатия) регулируется яркость подсветки комбинации приборов, а также отопителя и прочих приборов, регулировка яркости подсветки которых осуществлялась ранее штатным регулятором.

При повороте энкодера с нажатием поочередно меняются доступные экраны.

Двойное нажатие (с коротким промежутком) на энкодер осуществляет вход из главного меню в меню пользователя. При входе в этот режим регулировка яркости подсветки невозможна до выхода из меню.

Двойное нажатие (с коротким промежутком) на энкодер осуществляет переход из главного меню в меню пользователя. Если все строки выбранного меню не помещаются на экране, в нижней части высвечивается стрелка «вниз», обозначающая, что при вращении энкодера можно переместиться по меню ниже, вызвав все возможные функции. Вход на уровень меню «ниже» осуществляется однократным нажатием на энкодер. Выход из подменю - переводом «засвеченной» строки на «выход из меню» и однократным нажатием на энкодер;

Если не трогать энкодер в течении 30 сек., или выключить, а затем включить «зажигание» - произойдет автопереход в главное меню;

Для изменения цифровых параметров нужно встать на выбранную строку и нажать энкодер однократно. В верхней правой части экрана появится иконка < +...- >, обозначающая возможность набора данных.

Частные технические решения

Особенностью КЭП «FLASH X3», в отличие от штатных устройств аналогичного назначения является её высокая функциональность. Ниже следует описание частных технических решений, о которых должен знать покупатель, показывающее уровень разработки.

• Индикатор температуры охлаждающей жидкости состоит из 8 светодиодов. Первые 6 включаются зеленым свечением. 7-й светодиод - красным. Включение 8-го (также красного) переводит 7-й и 8-й светодиоды в режим мигания с одновременной подачей звукового сигнала;
• Индикатор уровня топлива также состоит из 8 светодиодов. При полном баке все они имеют зеленое свечение. Если падение уровня достигло 2-го светодиода, 1-й и 2-й начинают светиться красным светом. Если же падение уровня достигло 1-го светодиода, оба (1-й и 2-й) начинают моргать, привлекая внимание водителя и напоминая о необходимости срочной заправки;
• Кроме внешнего, на лицевой панели КЭП «FLASH X3», имеется окошко встроенного фотодатчика. При изменении уровня освещенности, на основании сигнала датчика, меняется уровень свечения индикаторов оборотов, скорости, температуры охлаждающей жидкости и уровня топлива;
• Сигнализатор превышения скорости, встроенный в КЭП «FLASH X3», работает следующим образом: В меню «НАСТРОЙКИ» устанавливаются 2 порога сигнализатора по скорости. При достижении скорости первого порога, индикатор «FLASH X3» начинает мигать, призывая сбросить скорость. При достижении 2-го порога индикатор переходит в режим непрерывного свечения. При желании, систему предупреждения о превышении скорости можно отключить через тот - же раздел меню;
• 7-сегментный индикатор тахометра показывает значение в формате «0,75» до 1000 оборотов, а при превышении выключает младшую значащую цифру;
• Режим «ДЕМО» может быть включен как через меню при помощи знкодера, так и подачей + 12 В на оба входа указателей поворотов. При этом включение в режим производится через 10 сек., при обязательной подаче питания на контакты + 12 В-Аккумулятор и + 12 В-Замок зажигания;
• Пользователь имеет возможность включить подсветку комбинации приборов, не включая выключатель габаритного света. Сделать зто можно через меню «НАСТРОЙКИ», поставив в необходимой строке «галочку».

Включение КЭП. Главное меню

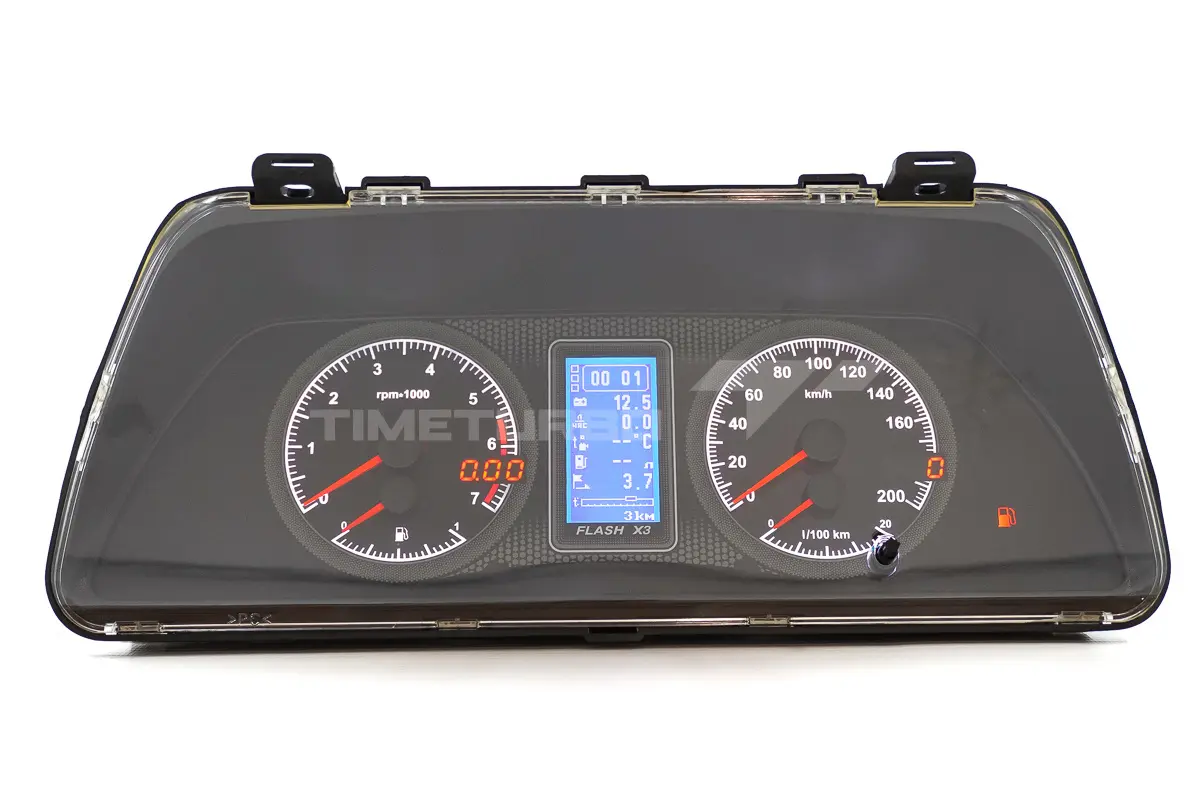

При включении зажигания на дисплее появляется заставка с рисунком автомобиля, номером версии программного обеспечения и датой. После небольшой паузы происходит переключение в главное меню.

Температура охлаждающей жидкости и остаток топлива кроме светодиодных шкал показаны цифрами. Низкие значения температуры охлаждающей жидкости показываются как «?». Также показываются данные, находящиеся за пределами допусков, что во многих случаях означает обрыв датчика.

• Часы показывают текущее время в формате 24:00;
• Расход топлива показывается при стоянке в литрах в час, а при скорости > 0, в литрах на 100 км. пробега;
• Напряжение на аккумуляторе - в вольтах и десятых долях вольта;
• Суточный пробег - в километрах и сотнях метров после разделителя;
• Общий пробег - в километрах. Хранение информации об общем пробеге - энергонезависимое.

Характеристики

Страна-производитель: Россия;
Рабочий диапазон надряжений питания: от 8 до 24 В;
Toк потребления в рабочем режиме: от 0,25 до 2 А;
Ток потребления в режиме «Зажигание и габариты выключены»: до 25 мА;
Температура окружающей среды при хранении: от -30 до +85 °С;
Температура окружающей среды при работе: от -20 до +70 °С;
Относительная влажность воздуха: до 90% при температуре +40 °С;
Поддерживаемые интерфейсы: KWP-2000 в соответствии с ISO9141 и ISO14210i.

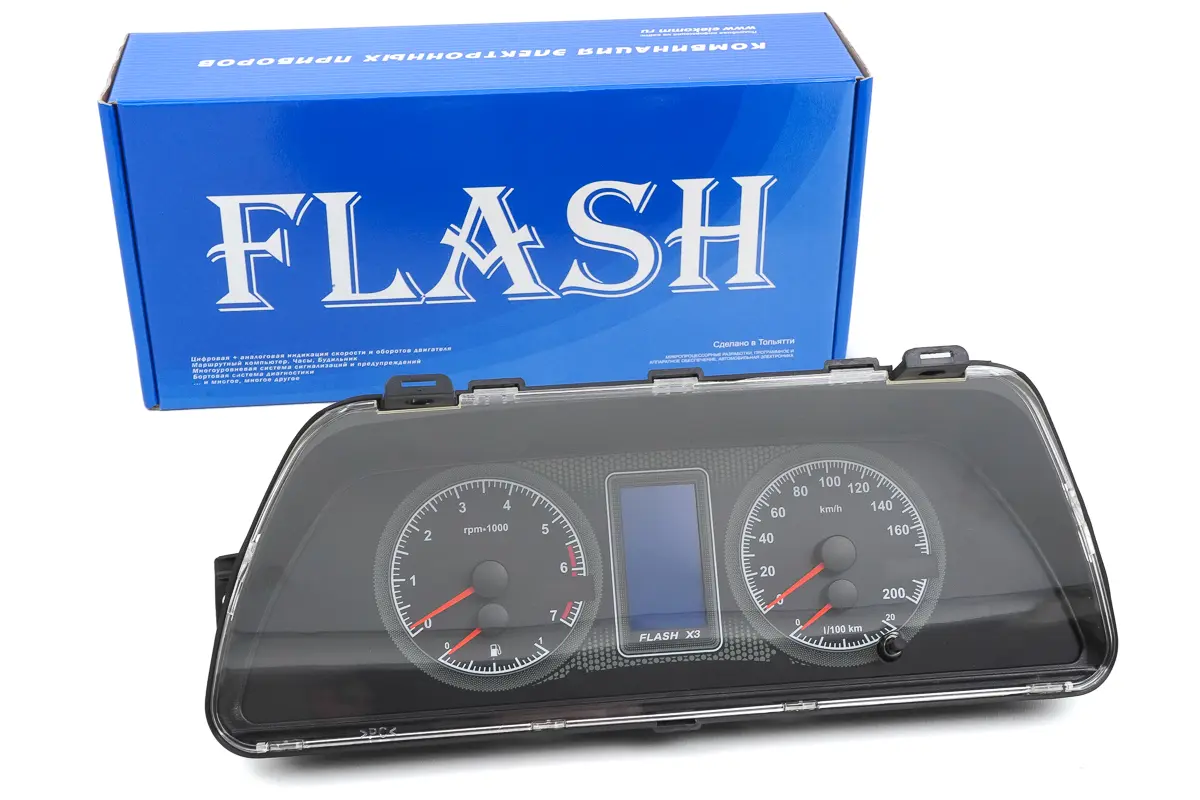

Комплектация

• Комбинация электронных приборов FLASH Х3 - 1 шт.;
• Провод К-линии - 1 шт.;
• Энкодер - 1 шт.;
• Паспорт с руководством по подключению - 1 шт.

Применяемость

• ВАЗ 2108;
• ВАЗ 2109;
• ВАЗ 21099;
• ВАЗ 2110 (панель старого образца);
• ВАЗ 2111 (панель старого образца);
• ВАЗ 2112 (панель старого образца);
• ВАЗ 2113;
• ВАЗ 2114;
• ВАЗ 2115;
• Лада Нива 4х4 (ВАЗ 2121);
• Лада Нива 4х4 (ВАЗ 21214);
• Лада Нива 4х4 (ВАЗ 2131);
• Шевроле Нива (ВАЗ 2123).
